CT440/440-PDL - testeur de composants optiques

Accélère la caractérisation de précision des composants optiques passifs

Fiche technique (PDF) Manuel utilisateur (PDF)

Caractéristiques principales

  • Mesure rapide de la fonction de transfert optique
  • Domaine spectral de 1240 à 1680 nm (modèle SMF)
  • Options de surveillance de la performance (PM) et de perte dépendante de la polarisation (PDL)
  • Résolution de longueur d’onde de 1 à 250 pm
  • Précision de longueur d’onde de ±5 pm
  • Plage dynamique 65 dB en un seul balayage

Applications

  • Photonic integrated circuit (PIC) testing
  • Wavelength selective switch testing
  • Optical filter testing

Description

Avec son testeur compact CT440, EXFO accélère les tests de précision des composants optiques passifs (MUX/DEMUX, filtres, séparateurs, etc.) et des modules (ROADM, WSS). Son domaine spectral de 1240 à 1680 nm couvre l’intégralité de la bande passante. L’option perte dépendante de la polarisation (PDL) permet de mesurer simultanément la perte d’insertion (IL).

Bande passante intégrale

Le testeur CT440 (modèle SMF) couvre un domaine spectral de 1240 à 1680 nm grâce à sa compatibilité avec les lasers accordables T100S-HP d’EXFO. Il peut donc passer automatiquement d’un laser à l’autre pour mesurer en continu l’intégralité de la bande. La présence d’un dispositif sous test (DUT) élimine la nécessité d’un interrupteur externe.

Mesure rapide de la perte d’insertion (IL)

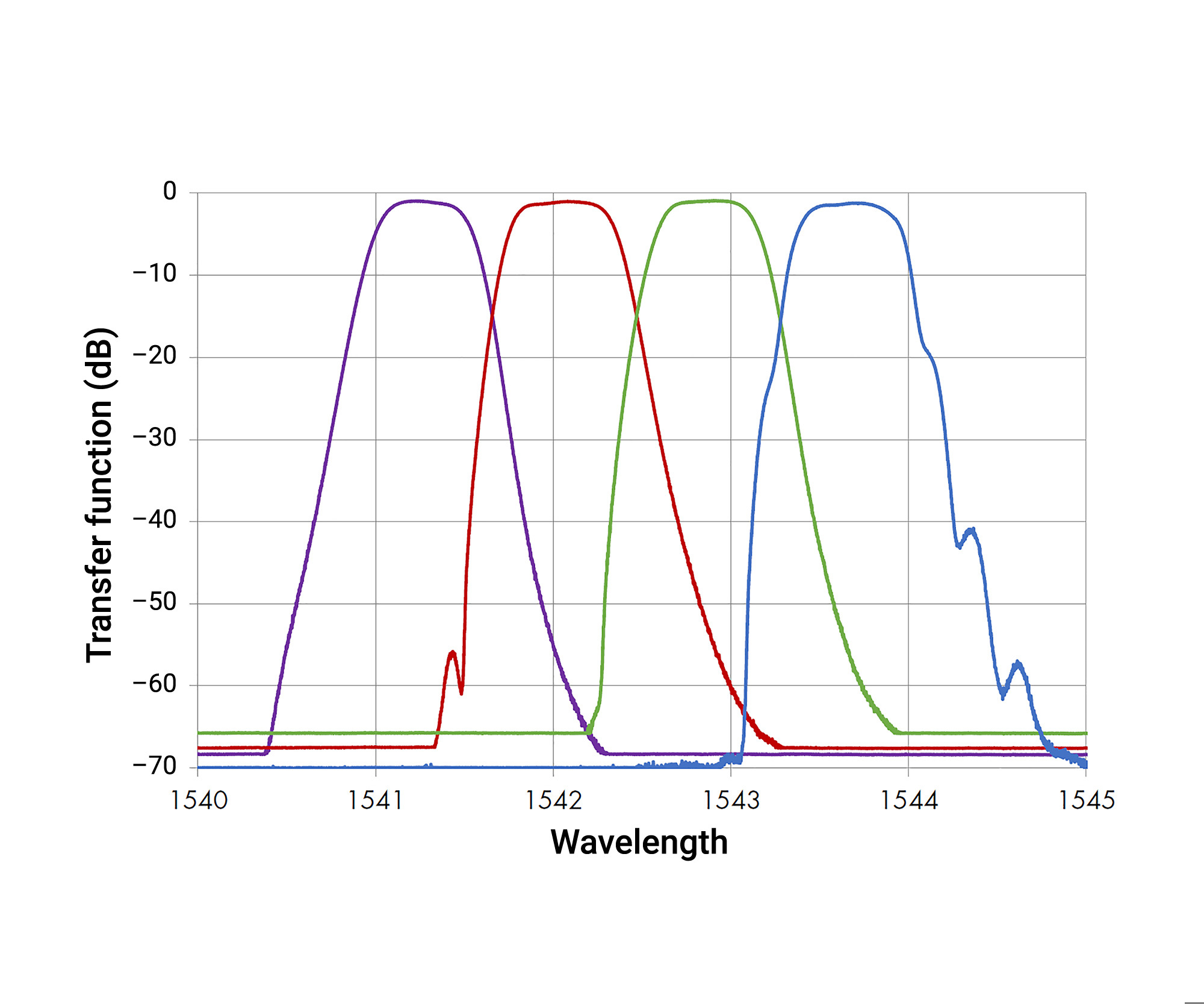

Combinant l’électronique à grande vitesse et l’interférométrie optique, le CT440 et ses quatre détecteurs intégrés mesurent simultanément quatre canaux en un seul balayage de la plage dynamique 65 dB. De plus, la précision de longueur d’onde de ±5 pm peu importe la vitesse de balayage garantit une exécution rapide et des résultats s de grande précision.

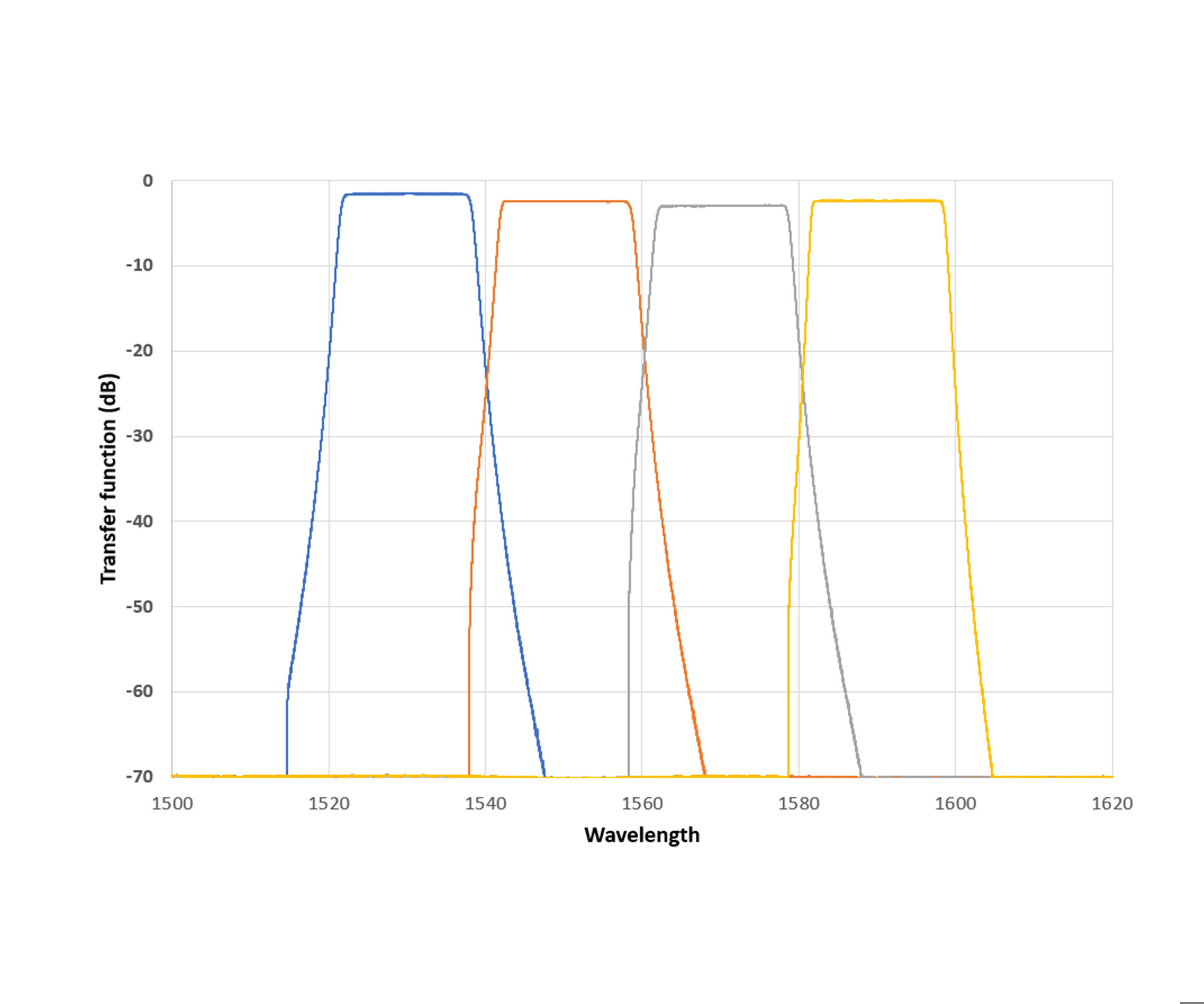

Mesure précise de la perte d’insertion (IL)

Solution économique et hautement précise, le testeur CT440 réunit dans un seul boîtier un photodétecteur de surveillance, la résolution d’échantillonnage réglable, une rare précision de longueur d’onde et un ondemètre intégré. Interfacé avec une source laser accordable et un PC, il livre rapidement des mesures d’une grande exactitude.
