Balayages bidirectionnels à une vitesse maximale de 200 nm/s

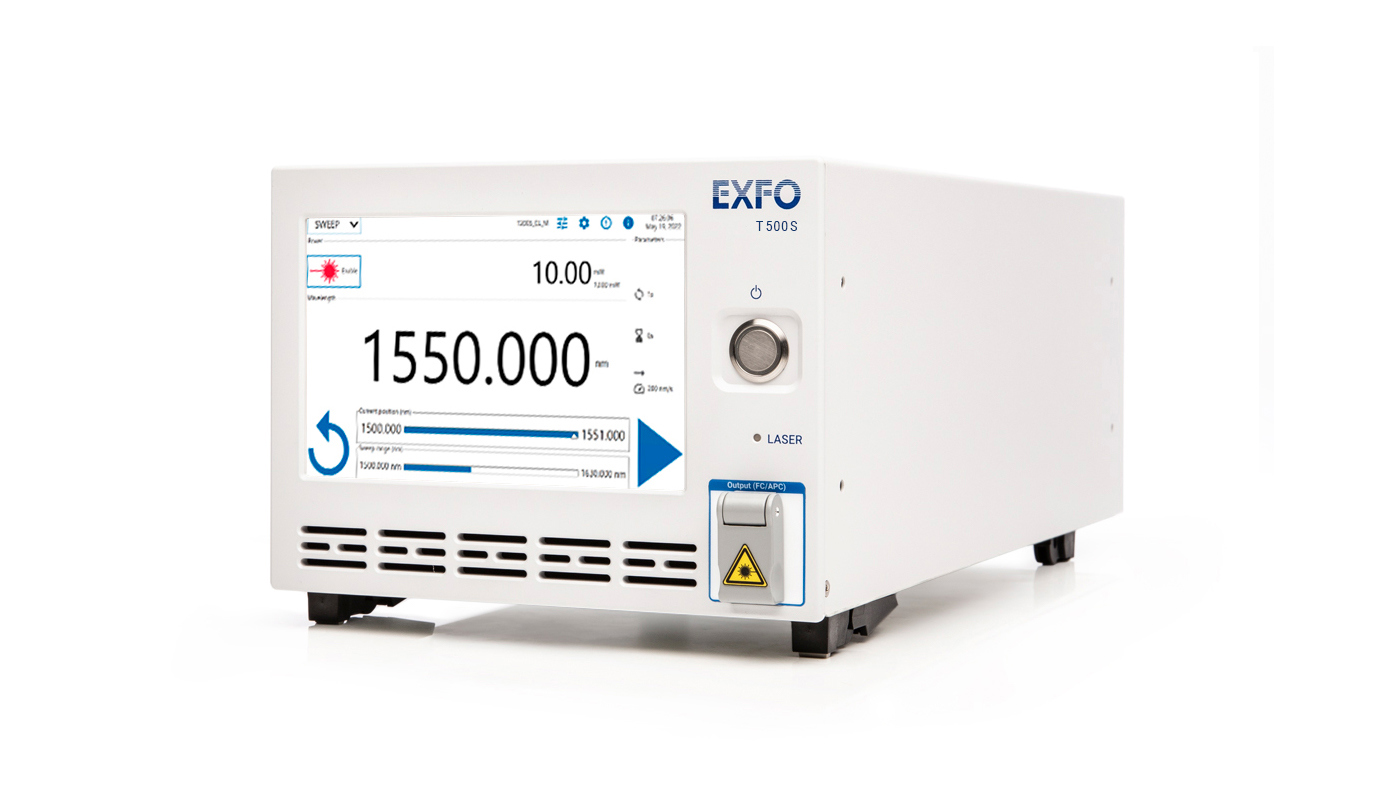

T500S - Laser accordable continûment en fréquence de grande puissance
Aperçu
Des tests plus fiables et plus rapides de composants optiques, incluant les circuits photoniques intégrés.
Applications
Tests de composants optiques passifs
Tests de circuits photoniques intégrés
Laser accordable polyvalent pour la recherche et le développement
Éléments clés
Tests de circuits photoniques intégrés à haute vitesse

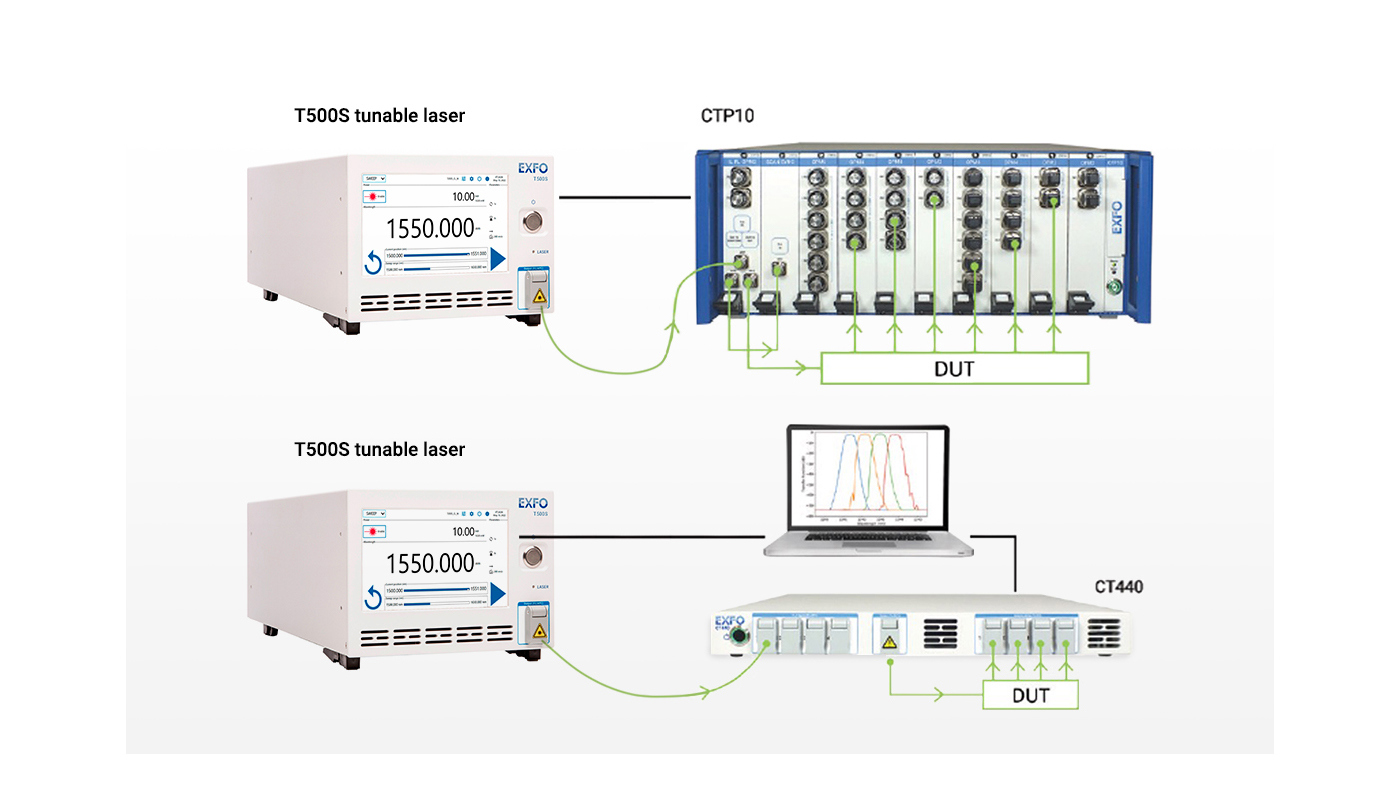

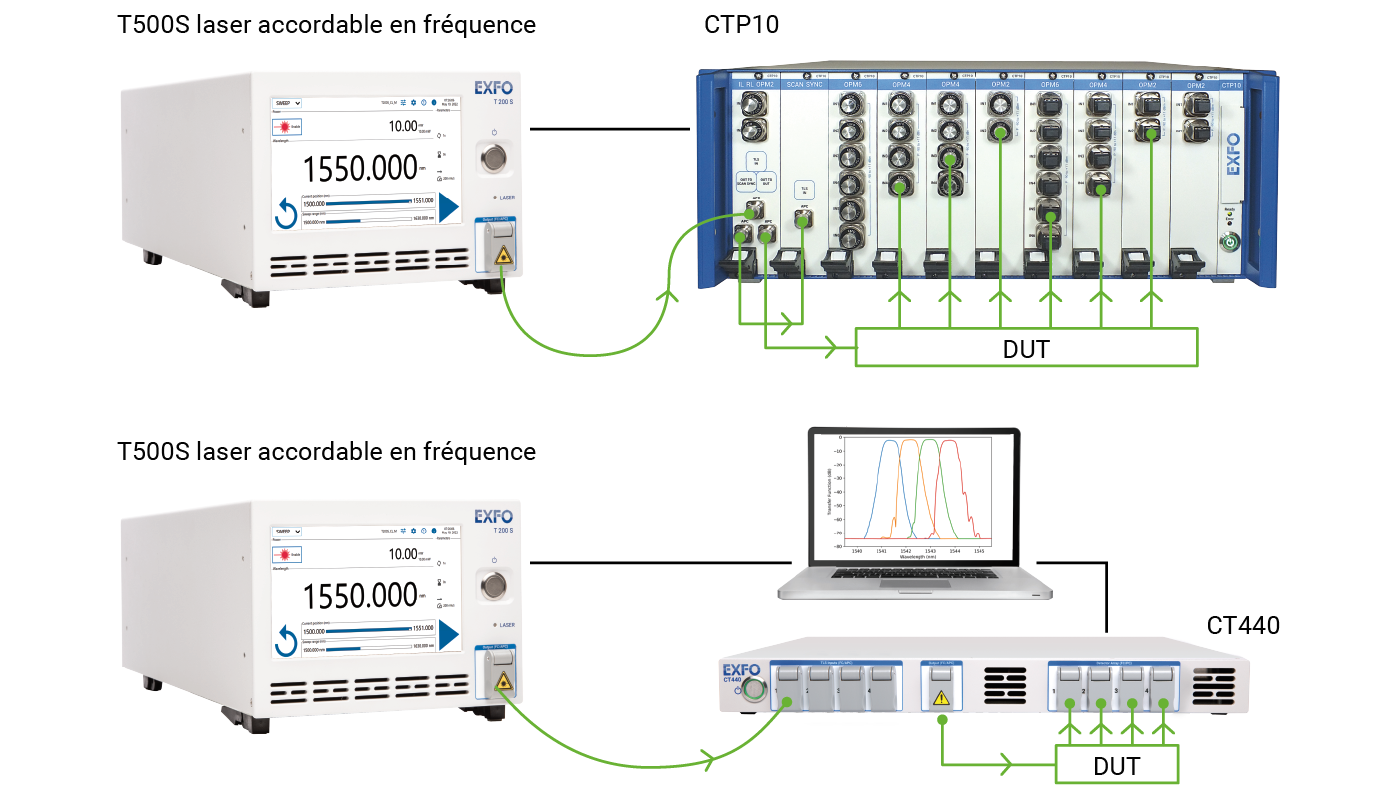

Les circuits photoniques intégrés peuvent comprendre des composants optiques complexes avec un spectre à fort contraste. Par exemple, un résonateur en anneau peut présenter des coupures brusques, ce qui complique la caractérisation de la perte d’insertion. De plus, certains dispositifs nécessitent des mesures exhaustives de la perte par réflexion ou de la perte dépendante de la polarisation, et ce, avec le même niveau de précision. Enfin, tester plusieurs dispositifs ou sorties simultanément avec un seul appareil est aussi nécessaire pour accélérer la caractérisation de circuits photoniques intégrés. Pour tester de tels dispositifs, le laser T500S peut être utilisé de pair avec la plateforme de test de composants CTP10 d’EXFO. Pouvant réaliser une mesure spectrale à haute résolution avec une grande précision, le testeur CTP10 est une solution intégrée qui exploite tout le potentiel du laser T500S pour des tests bidirectionnels à une vitesse de balayage de 200 nm/s. Le laser T500S est également compatible avec le testeur de composants compact CT440 d’EXFO, qui fonctionne à une vitesse de 100 nm/s.
Caractéristiques hors pair
Puissance de sortie de crête de 14 dBm et grande pureté spectrale : Le laser présente un spectre optique d’une grande pureté sur toute la gamme accordable avec une puissance de sortie optique de crête de 14 dBm. La cavité optique élimine le signal à large bande d’émissions spontanées de la source sans que cela nuise à la puissance optique. Une grande pureté spectrale est maintenue tout au long du balayage laser à l’aide d’un contrôle actif du saut de mode, ce qui garantit des balayages de longueur d’onde fiables et reproductibles.
Accordabilité à grande vitesse : Configuration possible avec une vitesse de balayage bidirectionnelle de 200 nm/s. Comme la rapidité est parfois essentielle, le laser T500S garantit des mesures reproductibles et rapides. Sinon, le laser peut être réglé sur des vitesses de balayage plus basses (par exemple, pour les anciens systèmes de détection).
Balayage progressif ou en continu des longueurs d’onde : L’appareil offre deux modes de fonctionnement optimisés pour des tâches précises, soit TUNE (accord en fréquence) et SWEEP (balayage). Avec le mode TUNE (accord en fréquence), le laser est réglé de façon à optimiser la largeur de raie, peu importe la longueur d’onde, ou pour permettre un réglage rapide de la longueur d’onde. Le mode SWEEP (balayage) effectue des balayages rapides sans saut de mode sur la gamme complète de longueurs d’onde du laser.
Compact et facile à utiliser

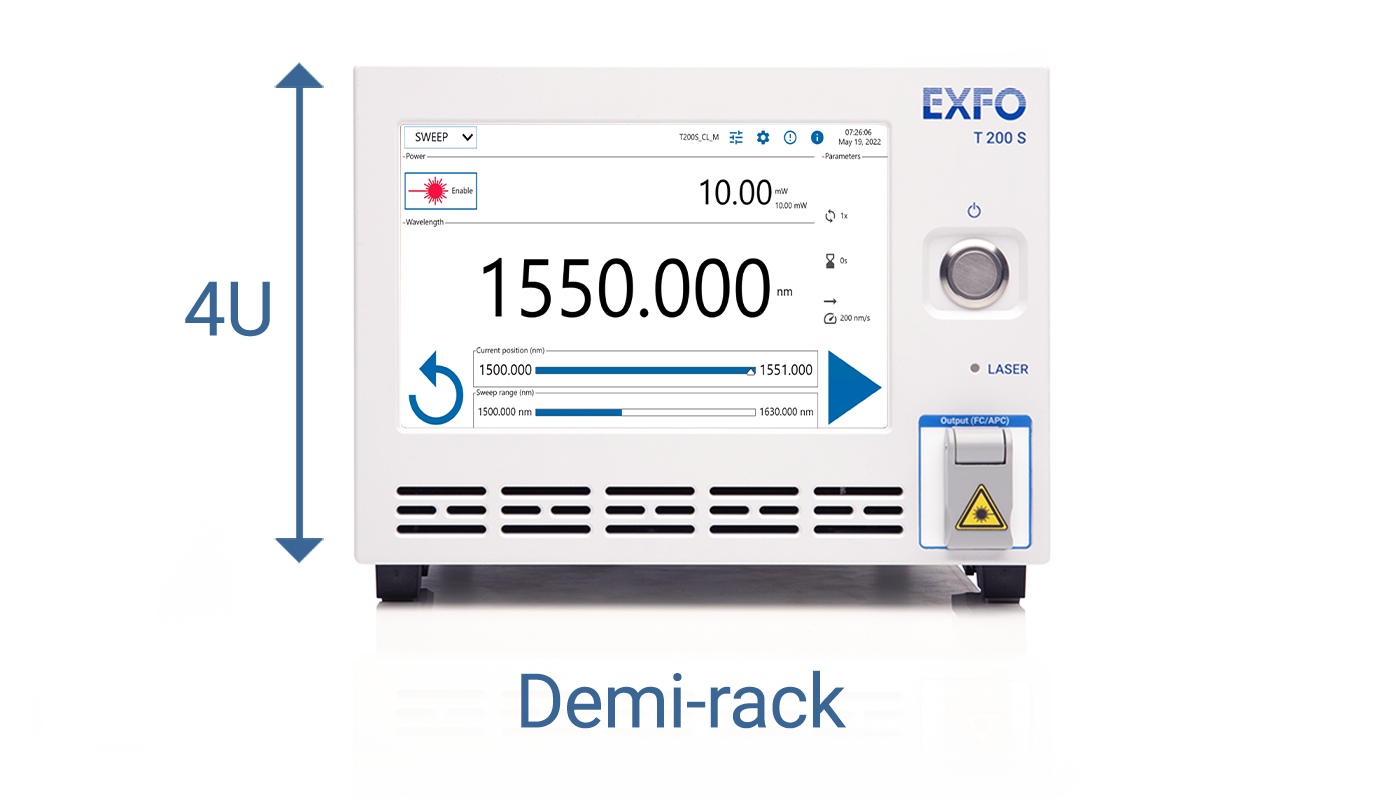

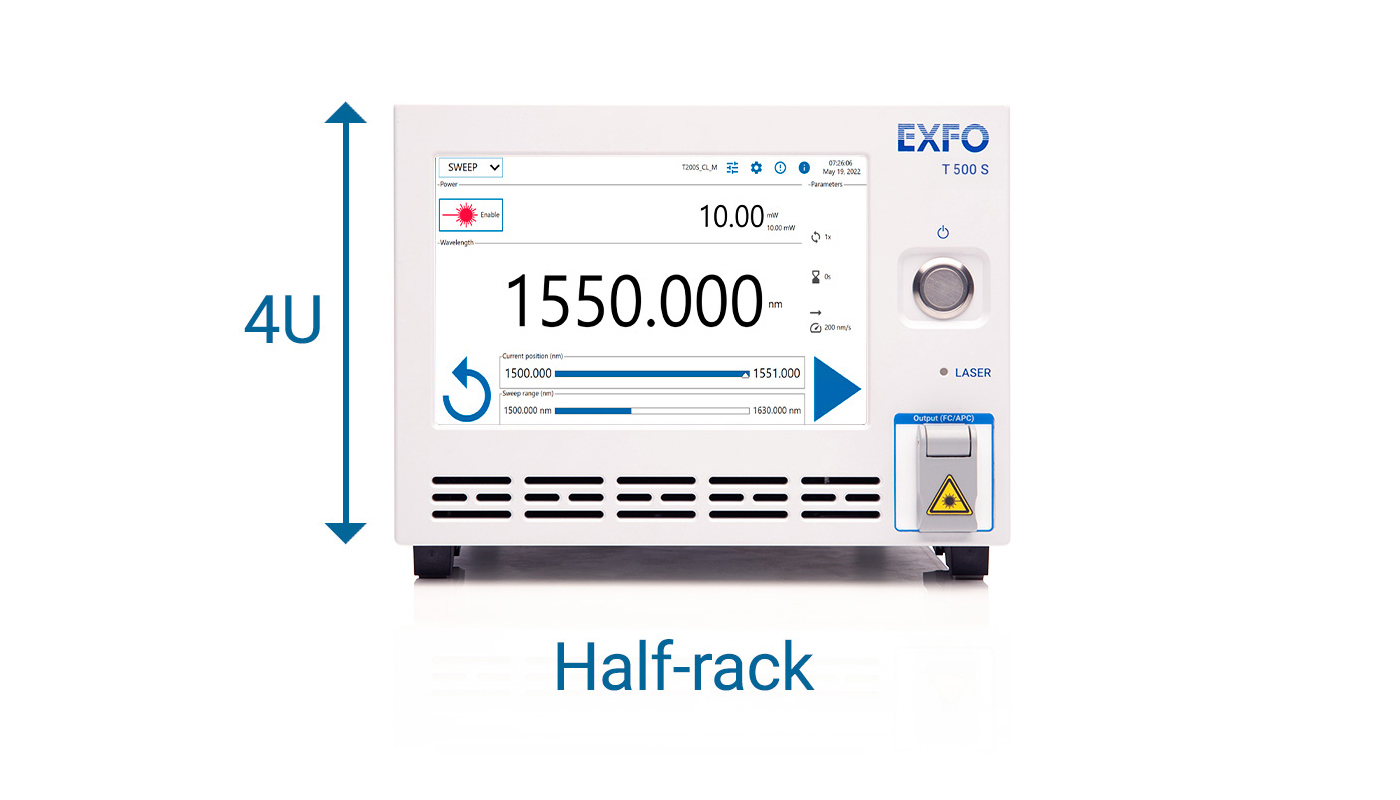

Avec son format demi-baie, le laser T500S est idéal pour les laboratoires où l’espace est limité. L’écran peut être réglé pour les environnements sombres des laboratoires d’optique et peut afficher les données pertinentes de manière à ce que vous puissiez les voir de l’autre côté du banc optique. L’accessoire pour montage en bâti offert permet de monter un ou deux lasers dans un bâti de 19 po. Comme les boutons de commande sont situés aux coins de l’écran, il est possible de faire fonctionner le laser sans même regarder l’écran.
Une série sans égale de lasers continûment accordables

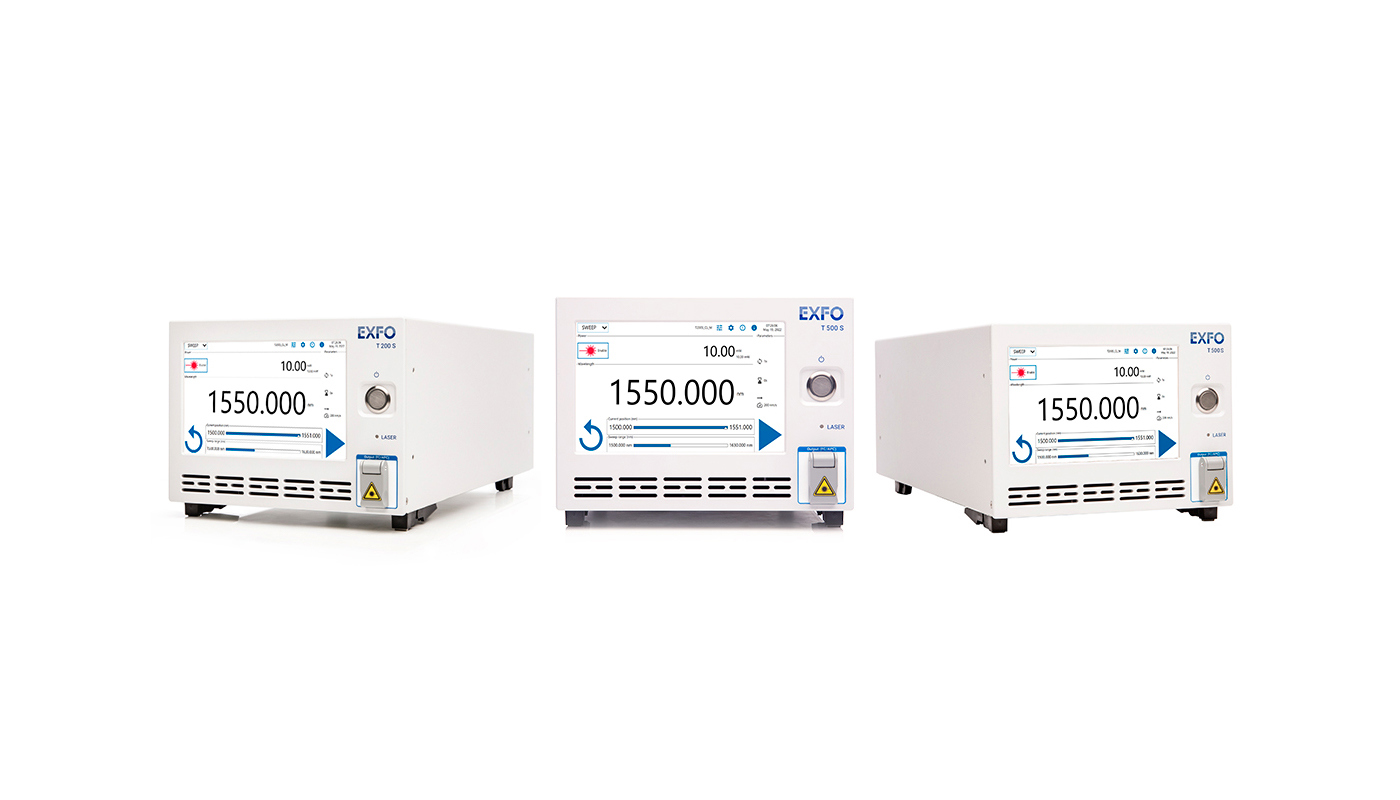

Le laser T500S fait partie de la gamme de lasers accordables continûment en fréquence d’EXFO incluant le T200S, un laser qui couvre une plage de longueurs d’onde essentielles aux télécommunications, offre une puissance de sortie de 10 dBm et fonctionne à une vitesse de 200 nm/s. Reportez-vous à la fiche technique du T200S pour plus de détails.
