Vitesse de balayage allant jusqu’à 200 nm/s
T200S - Laser accordable continûment en fréquence de grande puissance
Aperçu
Des tests plus fiables et plus rapides de composants optiques, incluant les circuits photoniques intégrés.
Applications
Tests de composants optiques passifs à sorties multiples dans les secteurs de la fabrication et de la R&D
Tests de circuits photoniques intégrés
Laser accordable polyvalent pour la recherche et le développement
Éléments clés
Tests de circuits photoniques intégrés à haute vitesse

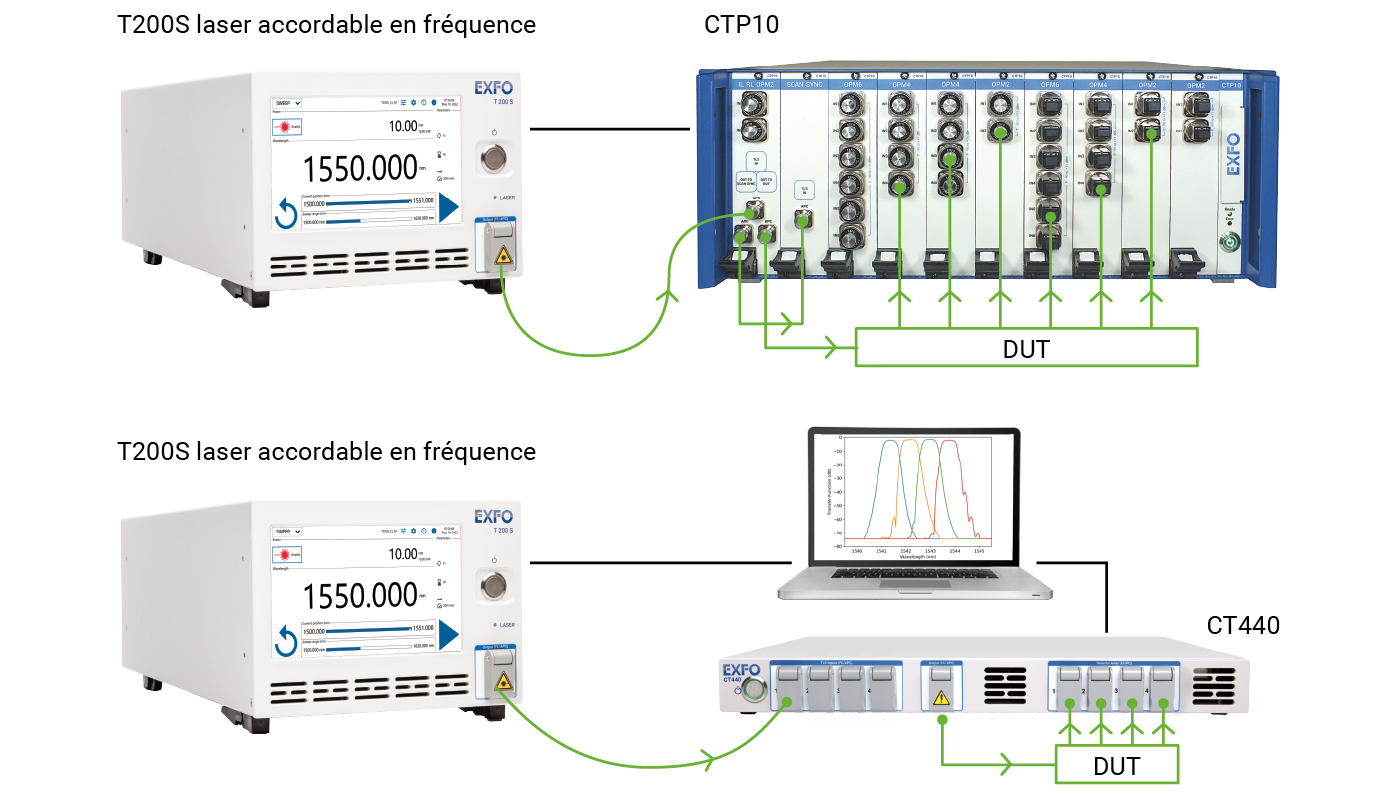

Les circuits photoniques intégrés peuvent comprendre des composants optiques complexes avec un spectre à fort contraste. Par exemple, un résonateur en anneau peut présenter des coupures brusques, ce qui complique la caractérisation de la perte d’insertion. En plus de la perte d’insertion, certains dispositifs nécessitent des mesures exhaustives de la perte par réflexion ou de la perte dépendante de la polarisation, et ce, avec le même niveau de précision. Enfin, tester plusieurs dispositifs ou sorties simultanément avec un seul appareil est aussi nécessaire pour accélérer la caractérisation de circuits photoniques intégrés. Pour tester de tels dispositifs, on peut utiliser le laser T200S de pair avec la plateforme de test de composants CTP10 d’EXFO. Pouvant réaliser une mesure spectrale à haute résolution avec une grande précision, le testeur CTP10 est une solution intégrée qui exploite tout le potentiel du T200S pour des opérations à une vitesse de balayage de 200 nm/s. Le T200S est également compatible avec le testeur de composants compact CT440 d’EXFO, qui fonctionne à 100 nm/s.
Caractéristiques hors pair
Puissance de sortie de 10 dBm et grande pureté spectrale : Le laser présente un spectre optique d’une grande pureté sur toute la gamme accordable avec une puissance de sortie optique nominale de 10 dBm. La cavité optique élimine le signal à large bande d’émissions spontanées de la source sans que cela nuise à la puissance optique. Une grande pureté spectrale est maintenue tout au long du balayage laser à l’aide d’un contrôle actif du saut de mode, ce qui garantit des balayages de longueur d’onde fiables et reproductibles.
Accordabilité à grande vitesse : Configuration possible avec une vitesse de balayage de 200 nm/s. Comme la rapidité est parfois essentielle, le T200S garantit des mesures reproductibles et rapides. Sinon, le laser peut être réglé sur des vitesses de balayage plus basses (par exemple, pour les anciens systèmes de détection).
Balayage progressif ou en continu des longueurs d’onde : Le T200S offre deux modes de fonctionnement optimisés pour des tâches précises, soit TUNE (accord en fréquence) et SWEEP (balayage). Avec le mode TUNE (accord en fréquence), le laser est réglé de façon à optimiser la largeur de raie, peu importe la longueur d’onde, ou pour permettre un réglage rapide de la longueur d’onde. Le mode SWEEP (balayage) effectue des balayages rapides sans saut de mode sur la gamme complète de longueurs d’onde du laser.
Compact et facile à utiliser

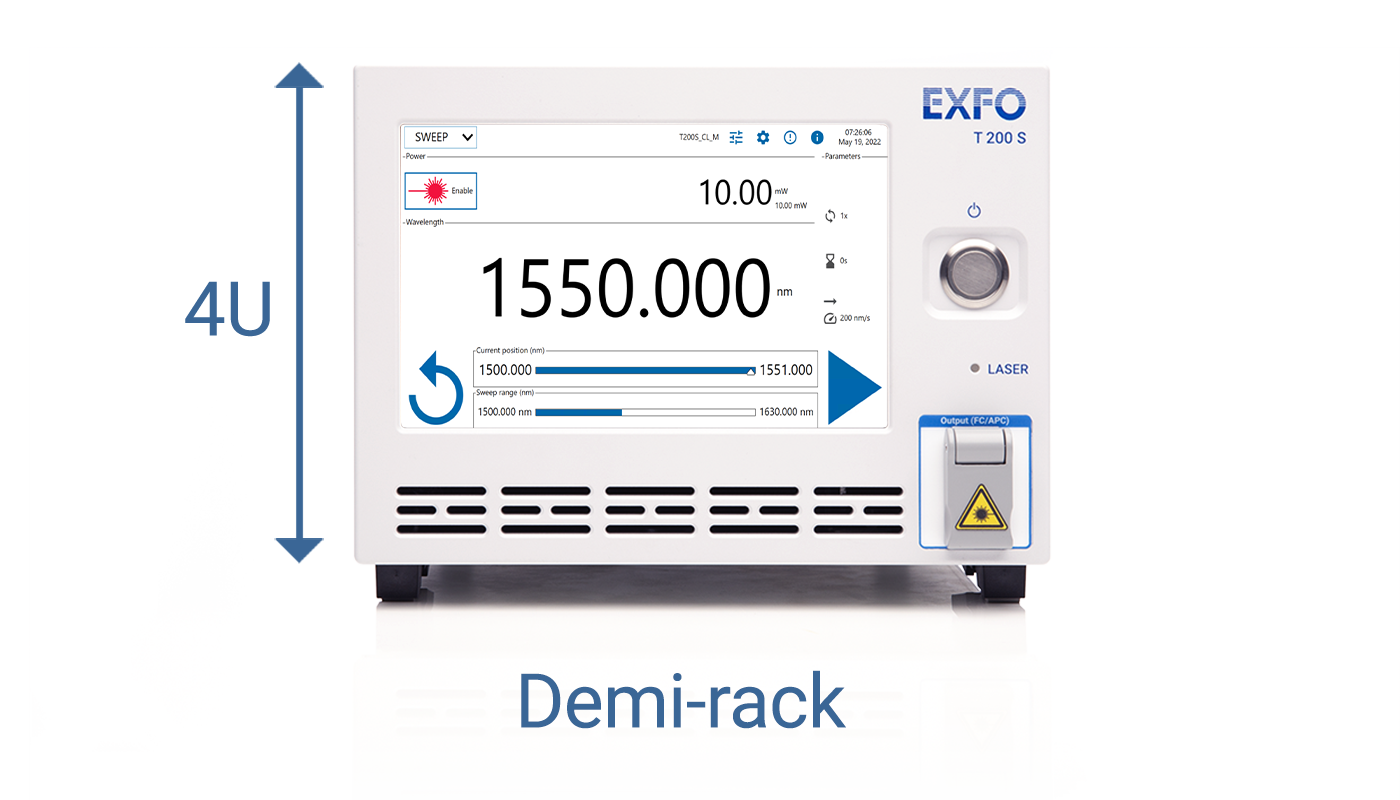

Avec son format demi-baie peu encombrant, le T200S est idéal pour les laboratoires. L’écran peut être réglé pour les environnements sombres des laboratoires d’optique et peut afficher les données pertinentes de manière à ce que vous puissiez les voir de l’autre côté du banc optique. L’accessoire pour montage en bâti offert permet de monter un ou deux lasers dans un bâti de 19 po. Comme les boutons de commande sont situés aux coins de l’écran, il est possible de faire fonctionner le laser sans même regarder l’écran.
Une série sans égale de lasers continûment accordables
Le T200S fait partie de la série de lasers continûment accordables en fréquence d’EXFO, qui comprend le T100S-HP, un laser accordable dans la gamme de longueurs d’onde allant de 1 240 à 1 680 nm. Reportez-vous à la fiche technique du T100S-HP pour plus de détails.
