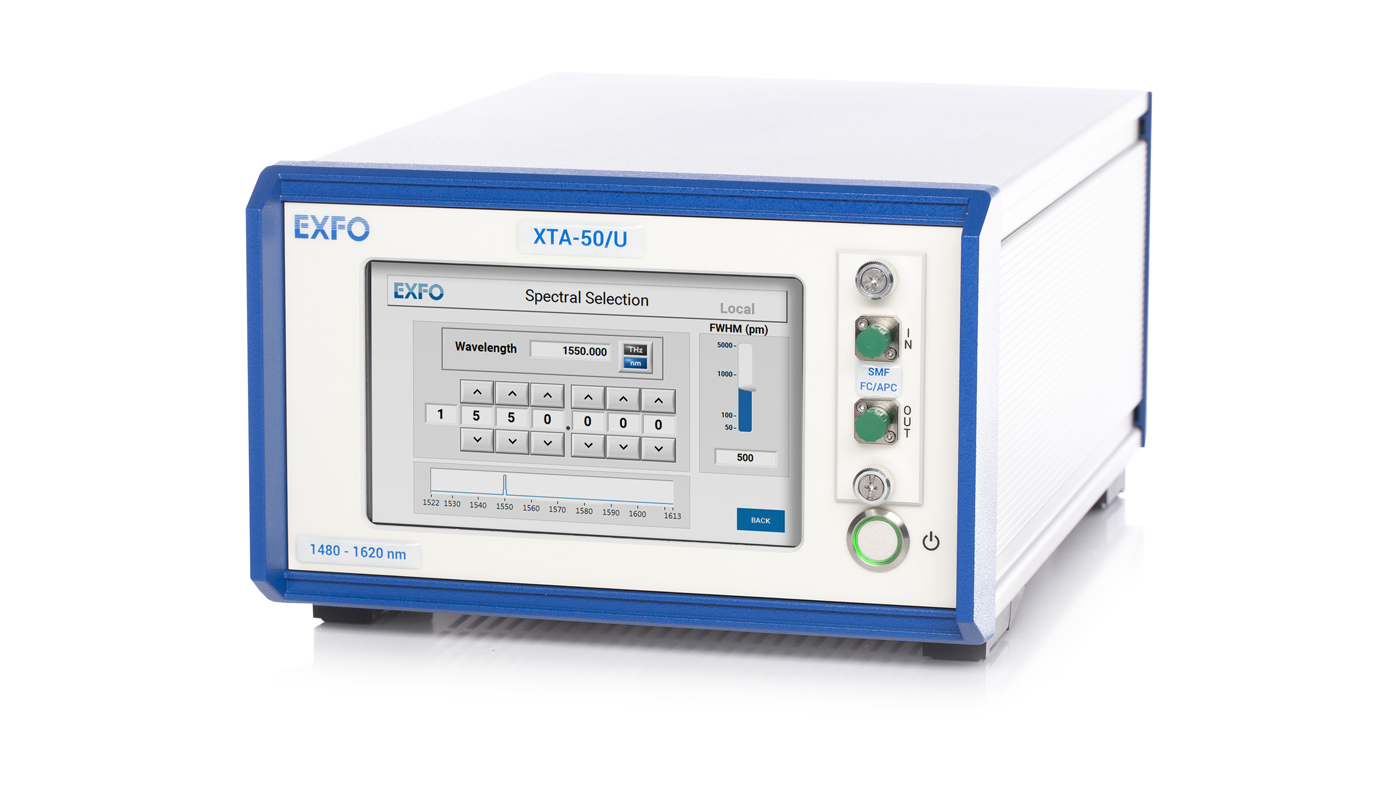

XTA-50 - filtre à bande passante accordable

Commande électronique. Réglage précis et distinct de la longueur d’onde centrale et de la largeur de bande. Domaine spectral de 1260 à 1650 nm et largeur de bande de 32 pm (4 GHz) à 5 nm.

Fiche technique (PDF) Manuel utilisateur (PDF)

Caractéristiques principales

  • Filtre à bande passante accordable et sommet plat
  • Bordures de filtres extrêmement raides
  • Haute isolation
  • Domaine spectral de 200 nm
  • Précision et répétabilité élevées
  • Filtre très étroit à très haute sélectivité

Applications

  • Sélection de canaux pour test de taux d’erreur binaire (BER)
  • Analyse de sous-bande pour les types de modulation complexe
  • Réduction de l’espacement de canaux
  • Test de systèmes WDM-PON, DWDM
  • Analyse de l’amplification
  • Émulation de ROADM en cascade
  • Multiplexage par répartition orthogonale de la fréquence (OFDM)
  • Test de composant actif et de module
  • Test de transpondeurs

Description

Le filtre accordable XTA-50 est l’outil de référence pour la sélection de canaux ou l’extraction de sous-bande grâce à sa bande passante réglable et à ses pentes très raides :

  • Configuration standard : de 50 pm (6,25 GHz) à 950 pm (120 GHz) avec 500 dB/nm
  • Configuration ultrafine : de 32 pm (4 GHz) à 650 pm (80 GHz) avec 800 dB/nm
  • Configuration large : de 50 pm (6,25 GHz) à 5 000 pm (625 GHz) avec 500 dB/nm

Les bordures extrêmement raides garantissent une coupure nette entre le signal et les canaux adjacents ou le bruit, et la forme carrée au sommet plat assure l’intégrité des données. Avec la plus grande souplesse de sélection sur le marché, ce filtre peut accomplir plusieurs nouvelles expériences de transmission par fibre optique.

Son afficheur à écran tactile convivial facilite la navigation dans les quatre menus :

  • Réglage de la longueur d’onde et de la bande passante
  • Grilles ITU prédéfinies : 25, 50, 100 et 200 GHz
  • Grilles prédéfinies par l’utilisateur

Séquence de tests systématiques de taux d’erreur binaire (BER)
