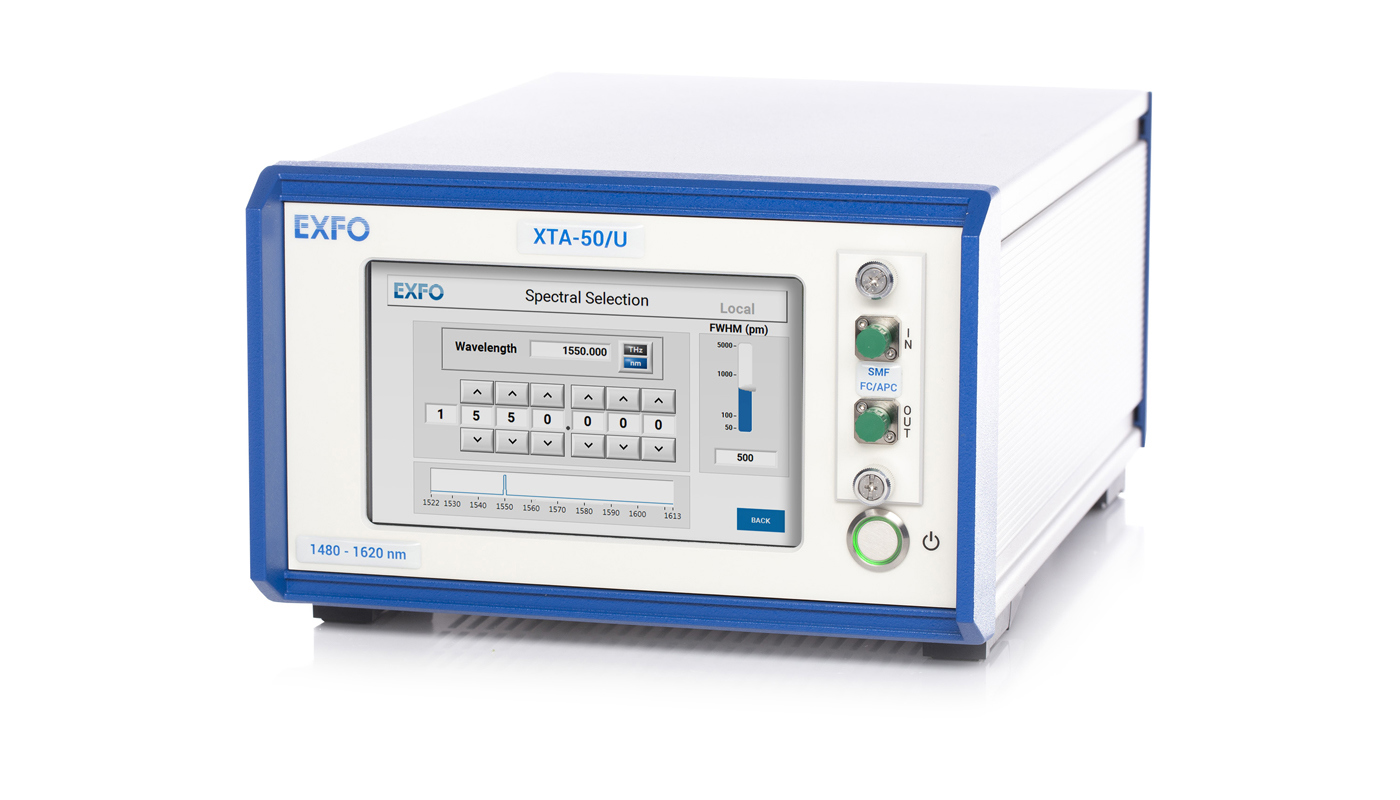

XTA-50 - filtro ajustable con ancho de banda ajustable

Se controla electrónicamente. Tanto la longitud de onda central como el ancho de banda se pueden ajustar de manera independiente y precisa. Abarca todas las longitudes de onda principales entre 1260 nm y 1650 nm, y los anchos de banda entre 32 pm (4 GHz) y 5 nm.

Hoja de especificaciones (PDF) Manual del usuario (PDF)

Características principales

  • Filtro plano de ancho de banda ajustable
  • Bordes de filtro extremadamente definidos
  • Alto grado de aislamiento
  • Rango de longitud de onda de 200 pm
  • Alta precisión y repetibilidad
  • El filtro más angosto, la mayor selectividad

Aplicaciones

  • Selección de canales para pruebas de tasas de errores de bits
  • Análisis de subbanda de formatos de modulación complejos
  • Reducción de separación entre canales
  • Pruebas de sistemas WDM-PON y DWDM
  • Análisis de amplificación
  • Emulación de ROADM en cascada
  • OFDM
  • Pruebas de módulos y componentes activos
  • Pruebas de transpondedores

Descripción

El filtro ajustable XTA-50 es la herramienta de referencia para la selección de canales e incluso la extracción de subbanda gracias a su ancho de banda ajustable combinado con bordes muy pronunciados:

  • Versión estándar: 50 pm (6,25 GHz) hasta 950 pm (120 GHz) con 500 dB/nm
  • Versión ultrafina: 32 pm (4 GHz) hasta 650 pm (80 GHz) con 800 dB/nm
  • Versión ancha: 50 pm (6,25 GHz) hasta 5000 pm (625 GHz) con 500 dB/nm

Los bordes extremadamente definidos aseguran un corte limpio entre la señal y los canales o ruidos adyacentes; mientras que su forma cuadrada plana garantiza la integridad de los datos. Los filtros brindan la mayor selectividad disponible en el mercado y permiten muchos experimentos nuevos de transmisión por fibra óptica.

Para optimizar el funcionamiento, cuenta con una interfaz de pantalla táctil amigable con cuatro menúes:

  • Selección de longitud de onda y ancho de banda
  • Rejillas predefinidas por la UIT: 25, 50, 100 y 200 GHz
  • Rejilla definida por el usuario

Una secuencia para pruebas sistemáticas de tasas de errores de bits
