FTBx-730D - OTDR PON FTTx/MDU

Caractérisation de manière transparente des coupleurs dans les applications PON FTTx et d’immeubles d’habitation collective.

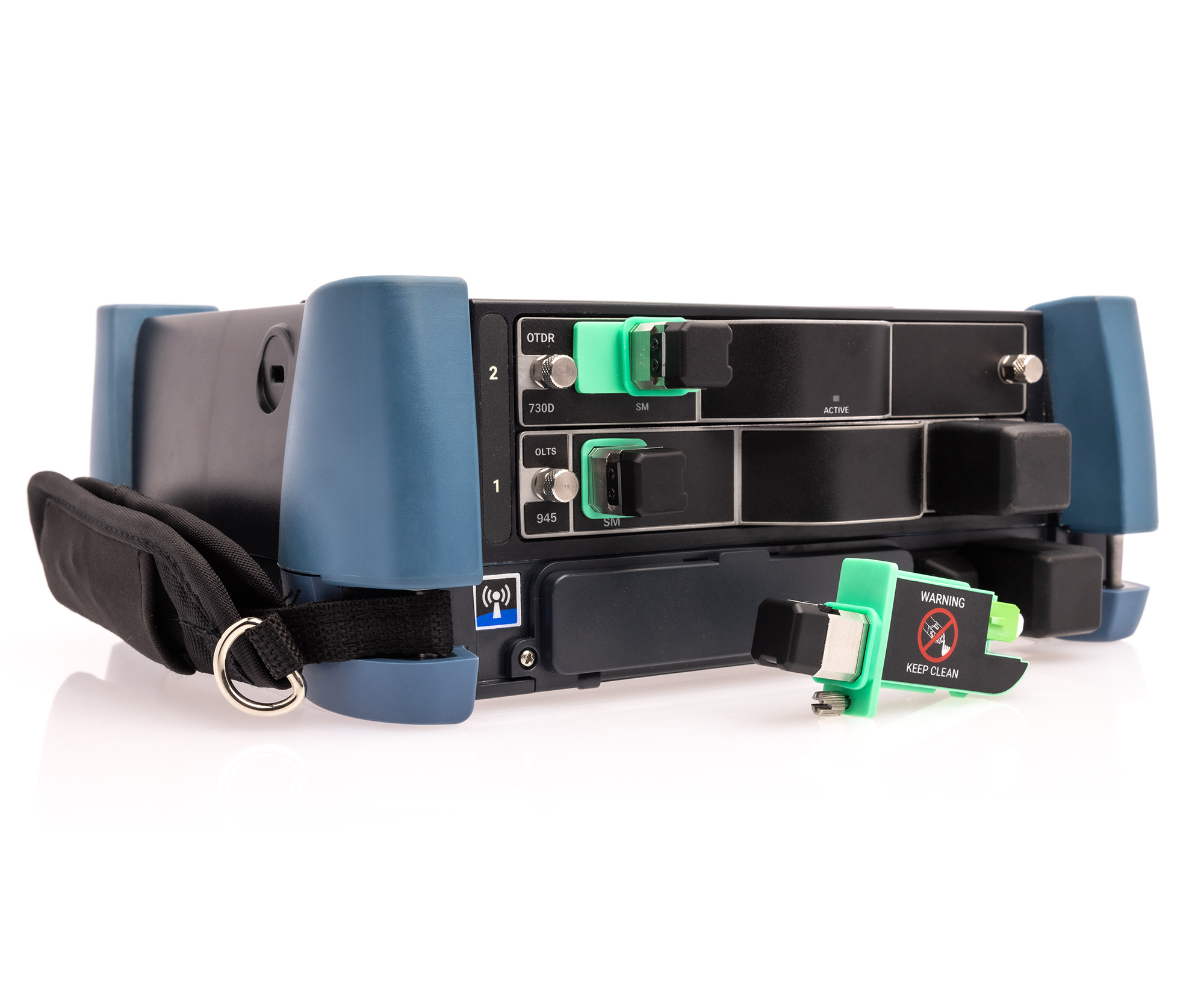

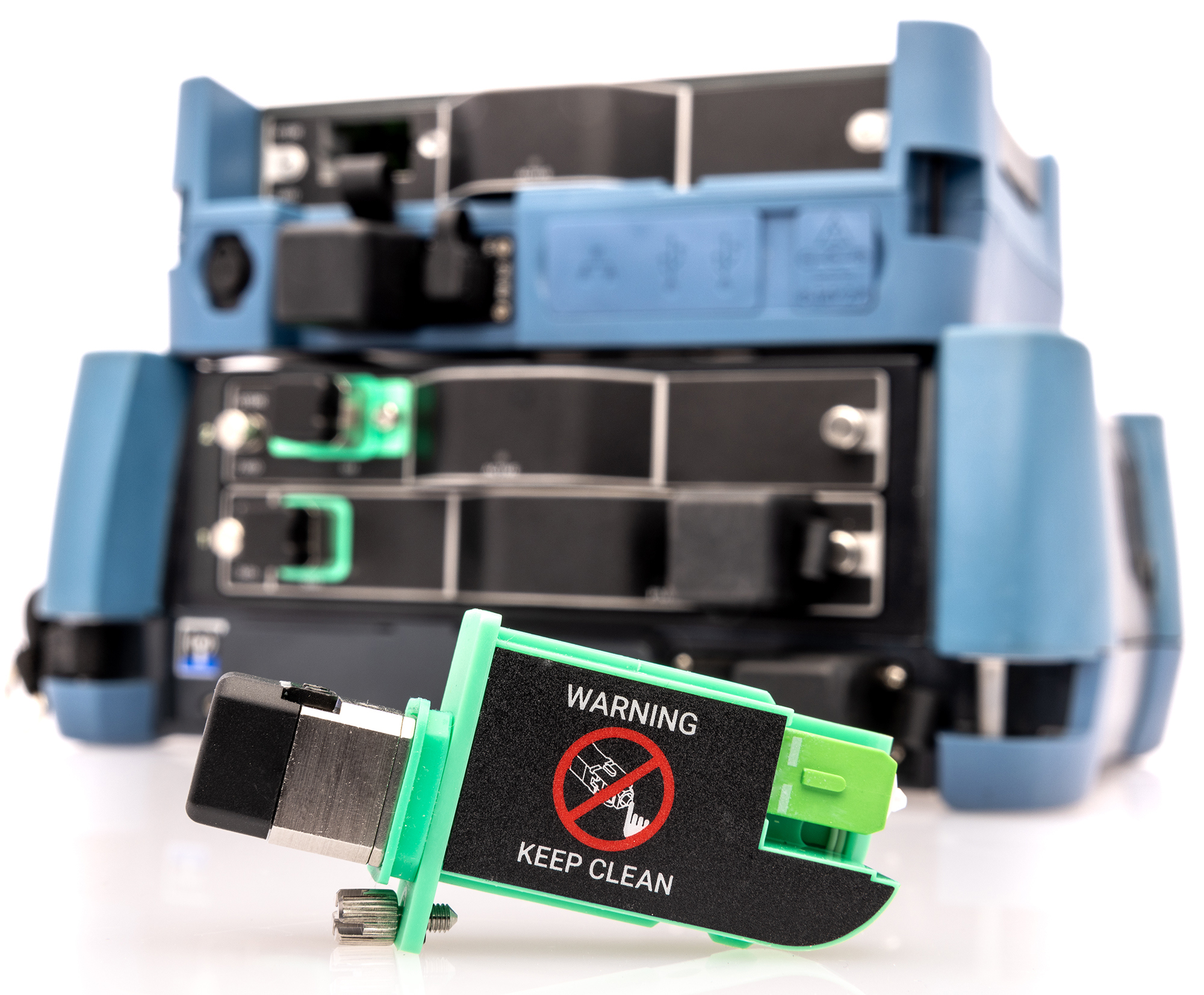

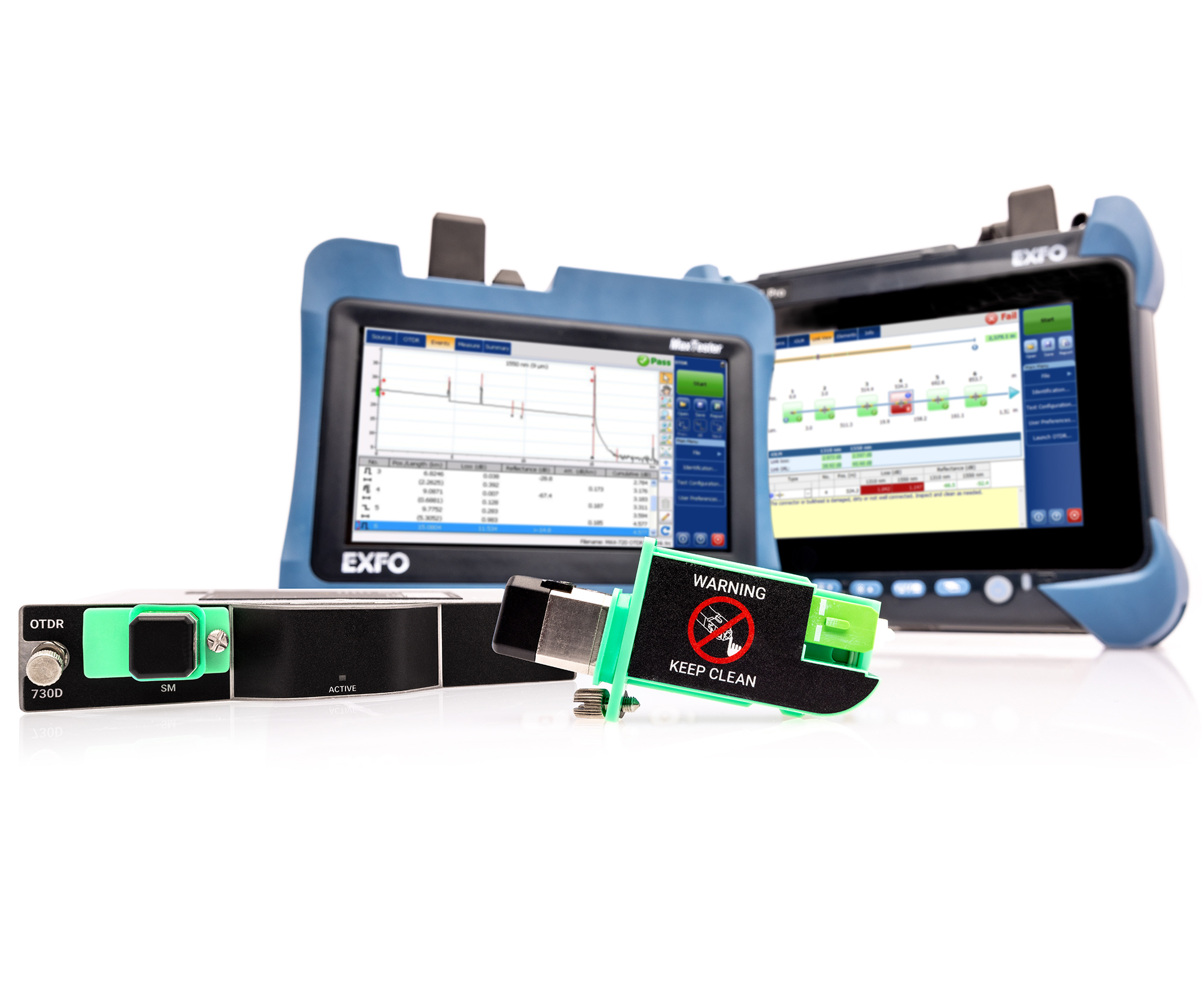

Connecteur interchangeable de type Swap-Out

La nouvelle ligne de modules FTBx 700D OTDR est équipée d'un connecteur interchangeable de type “Swap-Out” qui peut être facilement remplacé, au besoin, sans avoir à envoyer le module de test à un centre de service. Cela garantit des performances optimales au fil du temps, sans coûts de maintenance excessifs ni temps d'arrêt. L'état du connecteur optique de l'OTDR peut être vérifié à l'aide d'un outil de diagnostic afin de ne remplacer le connecteur seulement lorsque nécessaire.

Le saviez-vous ?

Le connecteur de votre OTDR a été endommagé lors de la connexion d'un câble UPC au port APC de votre appareil ? Il n'est plus nécessaire de renvoyer l'appareil pour réparation. Grâce aux connecteurs intechangeables de type Swap-Out d'EXFO, vous pouvez maintenant vérifier instantanément l'état de votre connecteur et le remplacer en quelques secondes, au besoin, directement sur le terrain ! Voyez par vous-même.

Caractéristiques principales

Plage dynamique allant jusqu’à 39 dB pour un maximum de 132 km point à point (P2P)
Supporte les coupleurs PON à nombre de ports élevé (jusqu’à 1x128)
Zones mortes courtes : zone morte d’activité (EDZ) = 0,5 m; zone morte d’atténuation (ADZ) = 2,2 m; zone morte PON = 30
Test FTTx en service à 1650 nm avec mesure de puissance GPON/XGS-PON en ligne en option
Connecteur interchangeable, remplaçable chaque fois que nécessaire pour des performances optimales au fil du temps, sans coût de service excessif ni temps d'arrêt.
iOLM-ready : acquisitions multiples d’une seule touche, avec des résultats clairs de type « approuvé/non approuvé »
Garantie de 3 ans

Applications

Tests FTTx/PON à travers des splitters (jusqu'à 1×128)
Activation du service FTTx : GPON, EPON, XGS-PON, 10GE EPON
Test des liaisons d’accès (P2P)
Tests de liaisons métropolitaines (P2P)
Dépannage de la fibre en direct
Réseau optique passif local (POL)

Description

Le FTBx-730D est l'OTDR parfait pour les techniciens de terrain qui ont besoin de tester avec précision les coupleurs et de dépanner les réseaux FTTH jusque dans les moindres détails.

Le FTBx-730D est optimisé pour tester à travers des séparateurs optiques et caractériser les liaisons FTTH. Les techniciens de terrain peuvent caractériser et dépanner des liaisons jusqu'à 132 km grâce à sa plage dynamique allant jusqu'à 39 dB.

Avantages du FTBx-730D

  • La résolution la plus élevée pour les tests PON et la zone morte PON la plus courte pour trouver plus de problèmes plus près du séparateur que tout autre OTDR.
  • Supériorité prouvée dans la caractérisation des séparateurs à deux étages et des événements rapprochés.
  • Interface utilisateur graphique conviviale

Partager les résultats des tests. Renforcer la conformité. Exploitez les données.

Solution cloud pour partager les résultats de tests et assurer la conformité.

Associée aux équipements de test de pointe d'EXFO, cette solution fiable hébergée dans le nuage dirige tout un écosystème, tout en s'intégrant facilement aux processus existants.

Principaux avantages :


icon automate test results managementAutomatisez la gestion des résultats des tests.

icon boost compliance efficiencyOptimisez la conformité et l'efficacité.

icon improve collaboration visibilityRenforcez la collaboration et la visibilité.

icon access comprehensive reportingProfitez de rapports complets.

icon unlock insights see what mattersExploitez les données pour voir ce qui est important.
