FTBx-730D - PON FTTx/MDU OTDR

在PON FTTx和MDU应用中无缝鉴定分光器。

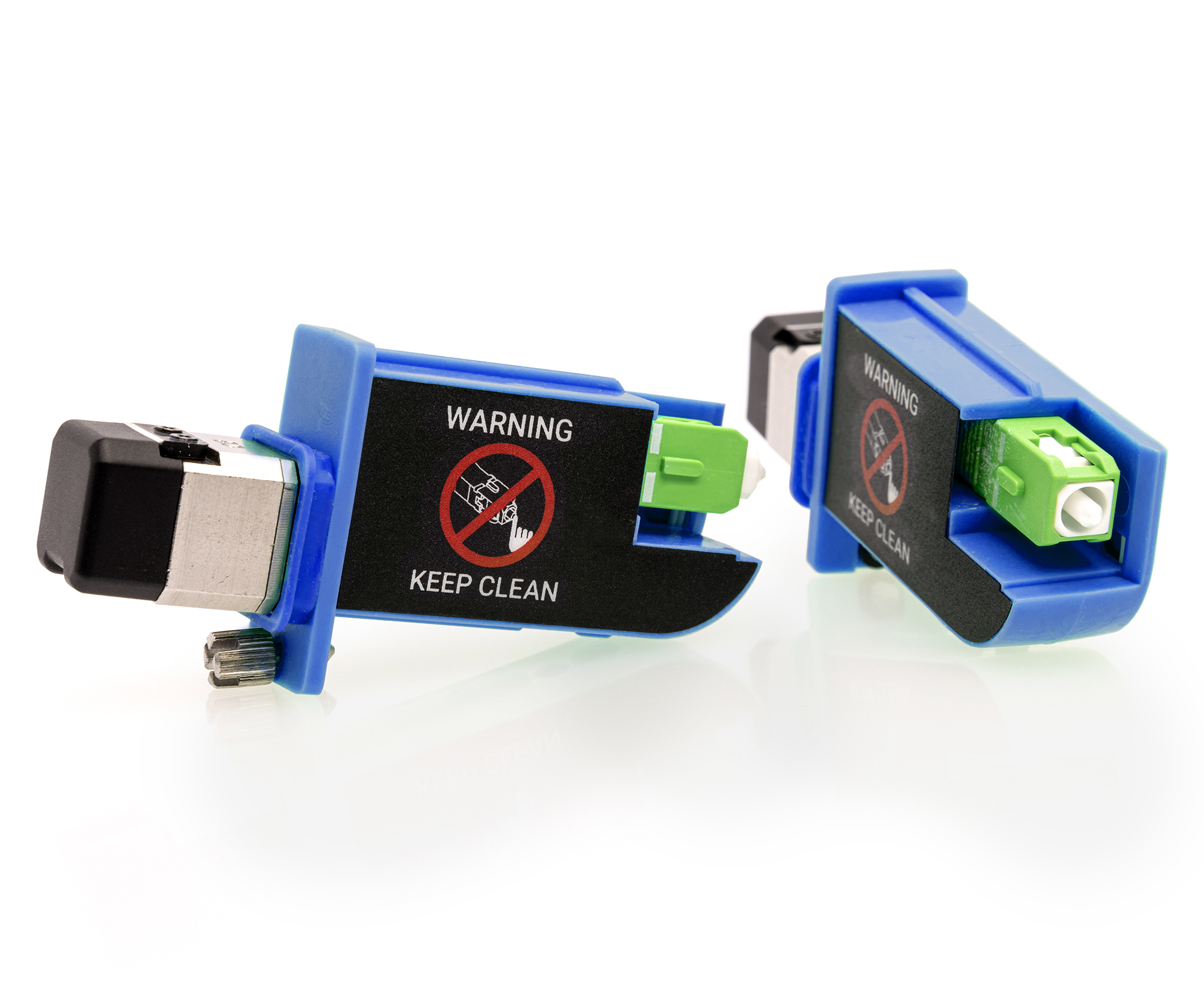

Swap-Out(可替换)连接器

新的FTBx 700D OTDR系列模块采用可替换(Swap-Out)连接器,您可以根据需要在现场轻松替换,而不必将OTDR模块送回服务中心进行维修或校准。这可以确保OTDR长时间保持出色的性能,避免不必要的维修成本和停机。可以通过OTDR自带的诊断工具查看光纤连接器的状况,只在必要的时候替换连接器。

您知道吗?

在将UPC线缆连接到OTDR上的APC端口时,OTDR连接器是否被损坏?如果是,现在已不再需要将OTDR送回维修,从而避免造成停机。得益于EXFO的可替换连接器,您可以即刻检查连接器的状况,如果需要,可以在几秒钟内直接在现场完成替换!那就一睹为快吧。

主要优点

动态范围高达39 dB,可用于鉴定长达132 km的点对点(P2P)链路
支持高端口数PON分光器(最高可达1x128)
盲区短:事件盲区(EDZ)= 0.5 m;衰减盲区(ADZ)= 2.2 m;PON盲区 = 30 m
结合可选的GPON/XGS-PON功率计,以1650 nm波长进行不中断服务的FTTx测试
采用可替换连接器,可在必要时替换,从而确保长时间地保持出色的性能,避免造成不必要的维修成本和停机

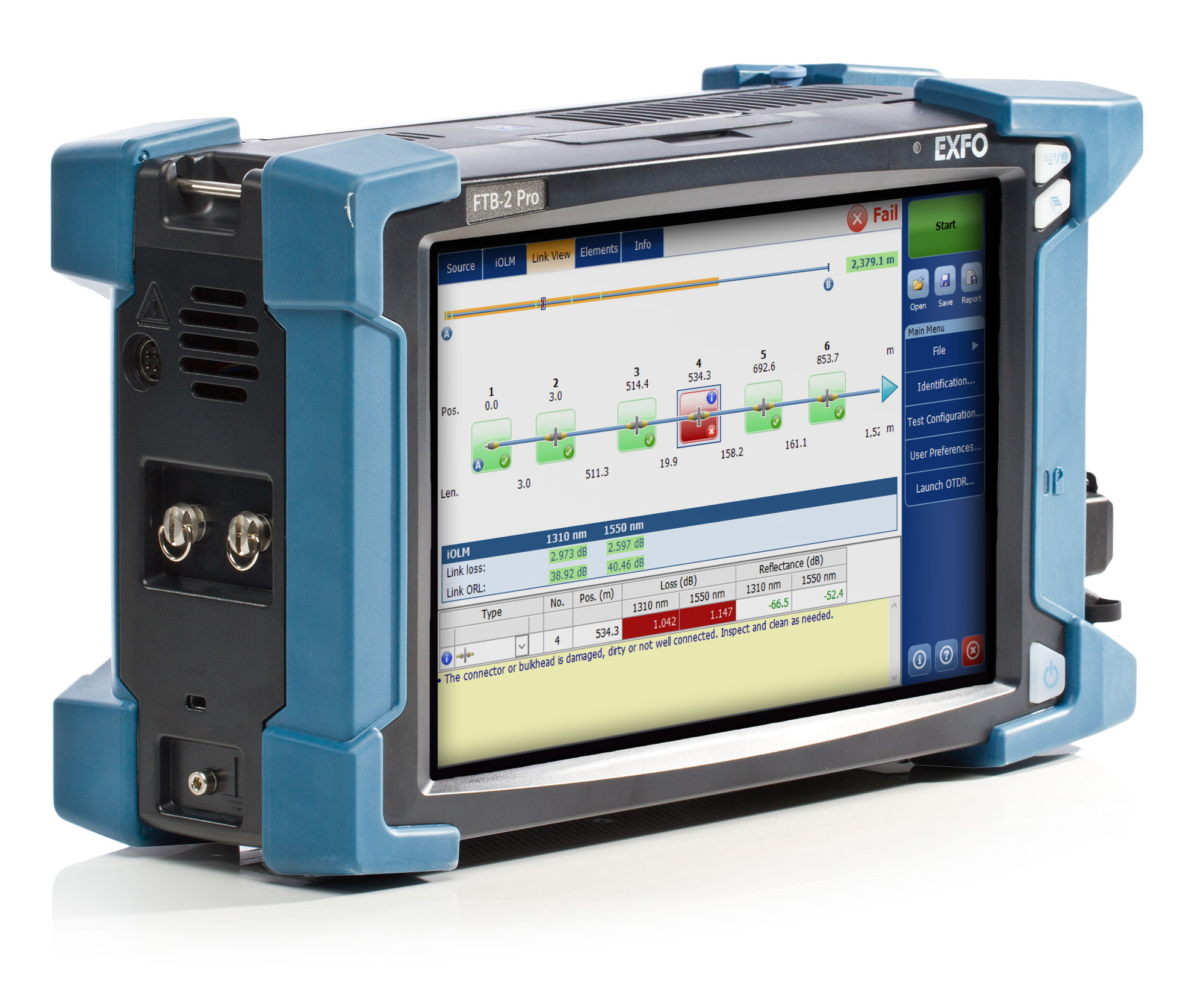

支持iOLM(光眼):只需单键操作,便可开始多个数据采集过程,并提供一目了然的通过/未通过结果
提供3年保修

应用

通过分光器(最高可达1x128)进行FTTx/PON测试
FTTx服务开通:GPON、EPON、XGS-PON、10GE EPON
接入网测试(P2P)
城域网链路测试(P2P)
在线光纤排障
无源光局域网(POL)

Description

FTBx-730D是需要通过分光器精准测试并详细排除FTTH网络故障的现场技术人员的首选OTDR。

FTBx-730D OTDR进行了优化,可通过分光器进行测试并鉴定FTTH链路。由于其动态范围高达39 dB,因此现场技术人员可以鉴定长达132 km的点对点(P2P)链路并排除故障。

FTBx-730D功能和优势

  • 可提供分辨率最高的PON测试和最短的PON盲区,能够比任何其它OTDR在更接近分光器的地方发现更多问题。
  • 提供可靠、先进的性能来鉴定双级分光器和相距很近的事件。
  • 用户界面非常人性化。
