| Principales caractéristiques | |
| MSA pris en charge | QSFP-DD, OSFP, QSFP28, SFP28, SFP-DD et DSFP |
| Brochage selon la norme | MSA |
| Connecteurs RF pris en charge | Connecteurs RF 2,92 mm à 90 degrés ou connecteurs RF multi-coaxiaux O-SMPM 1x8 |
| Connexion DDMI | I2C |
| Commande des commutateurs | VccT / VccR / Vcc1 / LPMode / ResetL / MODSEIL |
| Surveillance par DEL | VccT / VccR / Vcc1 / ModPrsL / InitMod / ResetL / MODSEIL / IntL |
| Entrées Vcc | 3 types d’entrées Vcc (broche sur en-tête / prise d’alimentation / fiche banane) |
| Spécifications | |
| Modèle MCB | QSFPDD-O |
| Facteur de forme | QSFP-DD |
| Connecteur RF | 1x8 O-SMPM |
| Modèle MCB | QSFPDD-K |
| Facteur de forme | QSFP-DD |
| Connecteur RF | K (2,92 mm) |

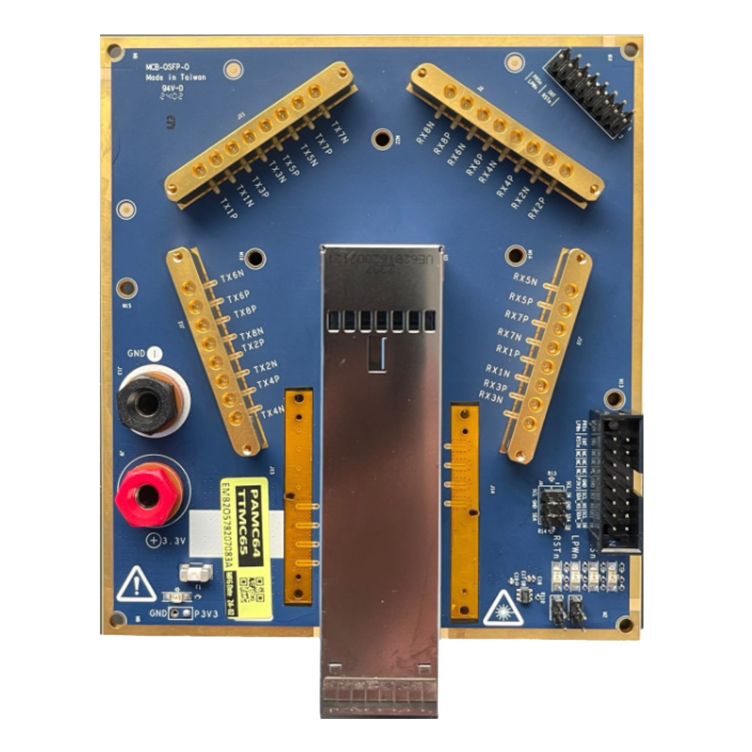

| Modèle MCB | OSFP-O |
| Facteur de forme | OSFP |
| Connecteur RF | 1x8 O-SMPM |
| Modèle MCB | OSPF-K |
| Facteur de forme | OSFP |
| Connecteur RF | K (2,92 mm) |
| Modèle MCB | QSFP56-O |
| Facteur de forme | QSFP56 et QSFP28 |
| Connecteur RF | 1x8 O-SMPM |
| Modèle MCB | QSFP28-K |
| Facteur de forme | QSFP28 |
| Connecteur RF | K (2,92 mm) |
| Modèle MCB | SFPDD |
| Facteur de forme | SFP-DD |
| Connecteur RF | K (2,92 mm) |
| Modèle MCB | DSFP |
| Facteur de forme | DSFP |
| Connecteur RF | K (2,92 mm) |

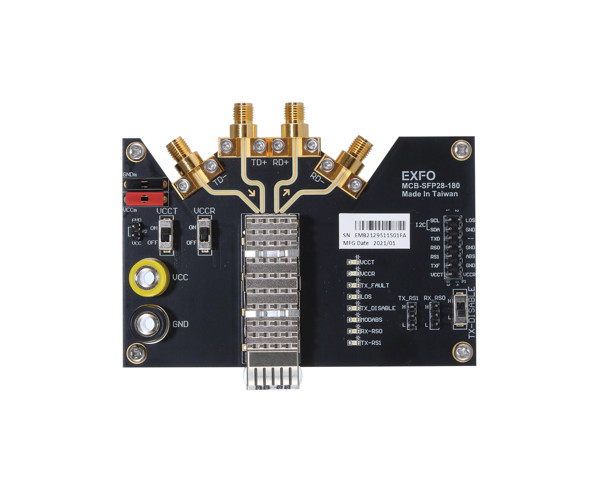

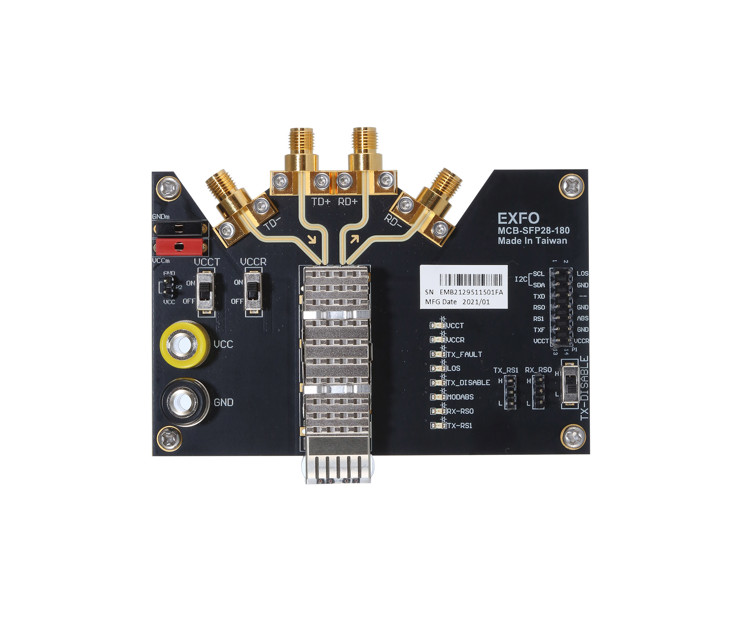

| Modèle MCB | SFP28-90 |
| Facteur de forme | SFP28 |
| Connecteur RF | K 90° (2,92 mm) |
| Modèle MCB | SFP28-180 |
| Facteur de forme | SFP28 |
| Connecteur RF | K 180° (2,92 mm) |
| Document | FICHE TECHNIQUE |
| Description | La carte de conformité de module (MCB) permet la communication série entre le testeur de taux d’erreur binaire (BER) et l’émetteur-récepteur optique. |
| Siège social d’EXFO | T +1 418 683-0211 Sans frais +1 800 663-3936 (États-Unis et Canada) |
| Certifications | EXFO est certifiée ISO 9001 et atteste de la qualité de ces produits. |
| Unités de mesure | Les unités de mesure de ce document sont conformes aux normes et pratiques du SI. |
| DEEE | Tous les produits fabriqués par EXFO sont conformes à la directive DEEE de l’Union européenne. |
| Prix et disponibilité | Communiquez avec EXFO pour connaître les prix et la disponibilité ou pour obtenir le numéro de téléphone de votre distributeur EXFO local. |
| Version la plus récente | Pour obtenir la version la plus récente de cette fiche technique, veuillez consulter www.EXFO.com/specs. En cas de divergence, la version Web prévaut sur toute documentation imprimée. |
| Référence | SPMODULECOMPLIANCEBOARD.3AN |
| Droits d’auteur | © 2021 EXFO Inc. Tous droits réservés. Imprimé au Canada 21/04 |
