AXS-130 - OTDR compact

Aperçu

Optimisé pour les déploiements de fibres FTTx/MDU et le dépannage, adapté aux réseaux métropolitains. Capacité de test de la fibre en direct et/ou de la fibre noire dans un facteur de forme compact mais puissant.

Caractéristiques principales

Affichage avec icônes via Optical Link Mapper (OLM), simplifiant l'interprétation des traces OTDR
Compatible avec iOLM pour FTTH: acquisitions iOLM optimisées pour les tests de fibre active
Capacités en fibres actives et noires
Outils essentiels de test inclus : VFL, source lumineuse et wattmètre
Connecteurs Swap-Out : brevetés et remplaçables sur le terrain
Affichage optimisé des résultats de test (synthèse sur un écran)

Affichage avec icônes via Optical Link Mapper (OLM), simplifiant l'interprétation des traces OTDR

Compatible avec iOLM pour FTTH: acquisitions iOLM optimisées pour les tests de fibre active

Capacités en fibres actives et noires

Outils essentiels de test inclus : VFL, source lumineuse et wattmètre

Connecteurs Swap-Out : brevetés et remplaçables sur le terrain

Affichage optimisé des résultats de test (synthèse sur un écran)

Applications

Tests FTTx/PON à travers des répartiteurs (jusqu'à 1×128)
Activation du service FTTx : GPON, EPON, XGS-PON, 10GE EPON
Dépannage de la fibre active
Test du réseau d'accès (P2P)
Test des liaisons métropolitaines (P2P)
LAN optique passif (POL)

Tests FTTx/PON à travers des répartiteurs (jusqu'à 1×128)

Activation du service FTTx : GPON, EPON, XGS-PON, 10GE EPON

Dépannage de la fibre active

Test du réseau d'accès (P2P)

Test des liaisons métropolitaines (P2P)

LAN optique passif (POL)

Specifications

Spécifications techniques
Autonomie de la batterie	>10 hours
Compatibilité avec EXFO Exchange	Oui
iOLM-ready	Oui
Longueurs d'onde calibrées	1310 / 1550 / 1650
Plage dynamique (dB)	42 / 40 / 39 dB
Portée maximale	200
Portée minimale (dB)	0,065
Storage	8 GB internal memory
Touchscreen	Yes (capacitive)
Type de batterie	Lithium-ion polymer (Li-Po) / Rechargeable
Type de produit	Handheld

Spécifications complètes

Éléments clés

FTTH-iOLM pour chaque partie du réseau PON*

Intégrez la puissance de la technologie iOLM brevetée d'EXFO à vos flux de travail FTTH et transformez les tests OTDR complexes en résultats clairs et fiables dès le premier coup.

FTTH-iOLM offre des modes d'acquisition multipulsés intelligents et automatisés adaptés à votre tâche :

Caractérisation complète de la liaison FTTH (ONT→OLT) : analyse complète de la liaison entre l'ONT et l'OLT via le(s) séparateur(s).
Dernier kilomètre PON vers l'OLT (ONT→séparateur) : dépannage rapide jusqu'au séparateur et validation de la continuité du séparateur.
Dernier kilomètre PON vers l'ONT (séparateur→ONT) : test rapide entre le séparateur et le client avec détection de l'ONT.
Mode sans échec SFP : limite la puissance émise à tout moment pour éviter tout impact sur les équipements en service.

*Disponible pour les modèles AXS-130-SM7 et AXS-130-SM8.

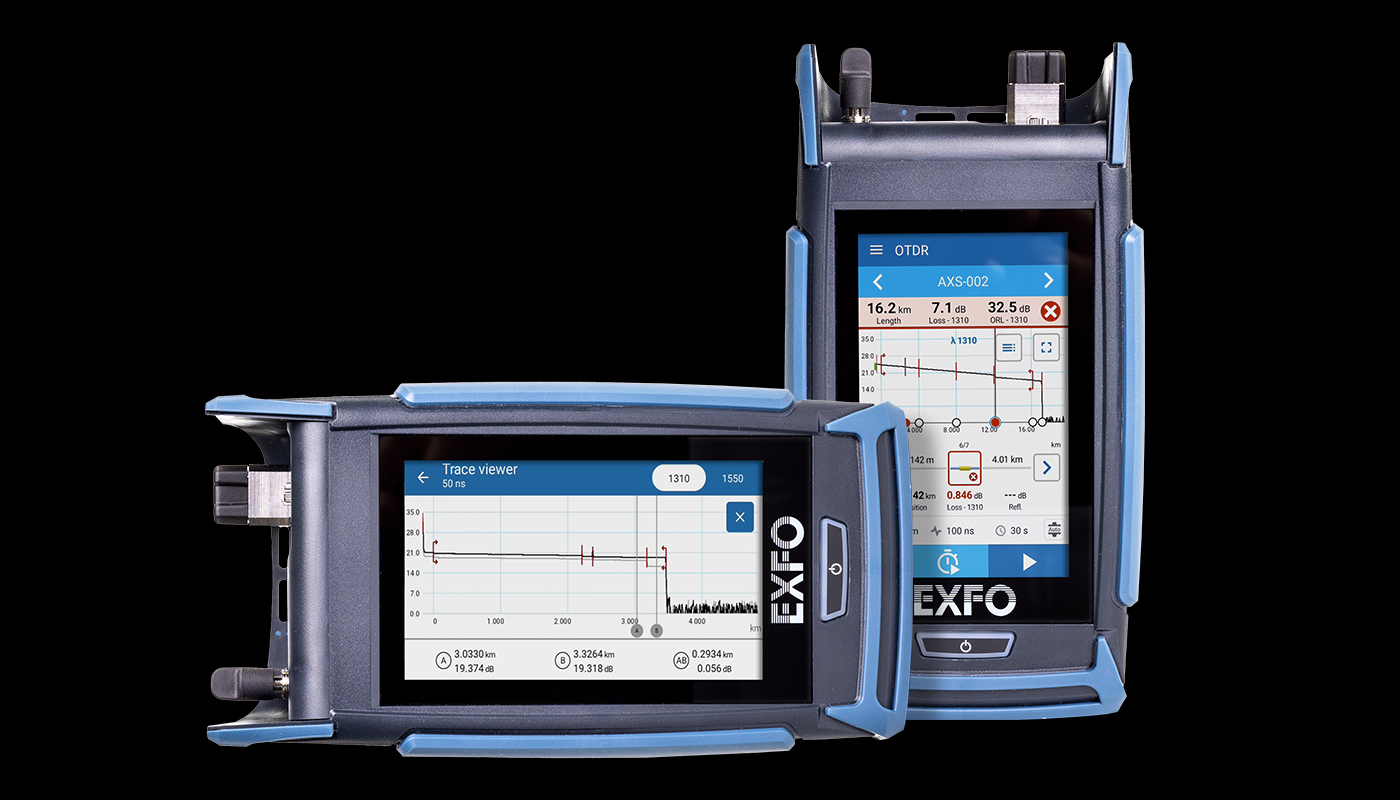

Affichage optimisé

Les résultats clés, les paramètres de test, la trace OTDR, la vue linéaire des événements et l'OLM sont résumés sur un seul écran. L'interface graphique et l'écran tactile sont optimisés pour l'affichage en mode paysage ou portrait, le zoom ou l'édition.

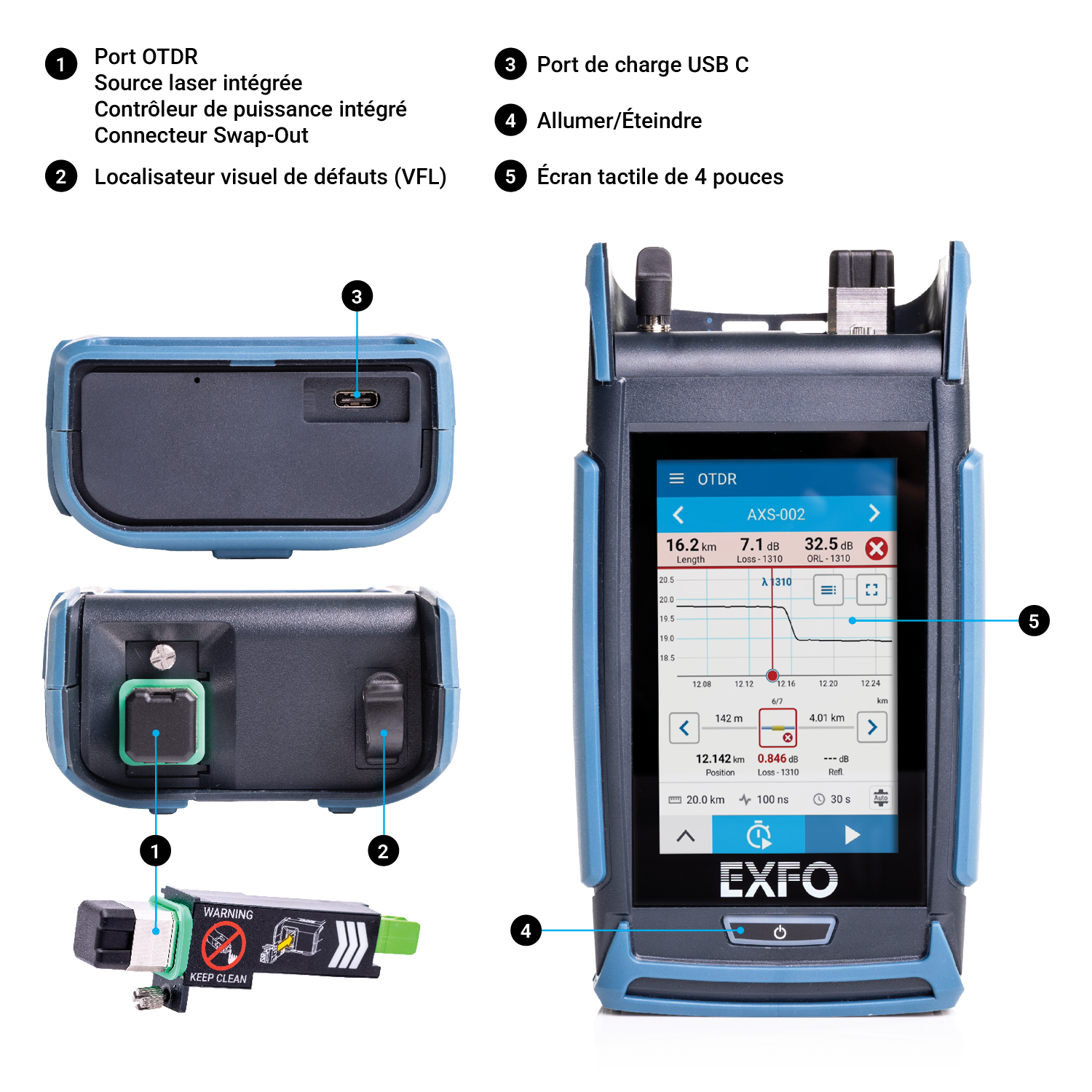

Connecteur Swap-Out

Cette série d'OTDRs compacts est équipée d'un connecteur Swap-Out breveté qui peut être facilement remplacé, au fur et à mesure des besoins, sans avoir à envoyer l'unité de test à un centre de service. Cela garantit des performances optimales au fil du temps, sans coûts de maintenance excessifs et sans temps d'arrêt. L'état du connecteur optique de l'OTDR peut être vérifié à l'aide d'un outil de diagnostic embarqué afin de ne remplacer le connecteur qu'en cas de nécessité.

La date d'étalonnage reste valable, même après avoir changé de connecteur. Il n'est pas nécessaire de calibrer votre appareil plus tôt que prévu.
