CTP10 - Testplattform für passive optische Komponenten

Übersicht
Eine einzigartige Testplattform für passive optische Komponenten, speziell für WDM-Komponenten und photonische integrierte Schaltungen

Leistungsmerkmale

  • <ul><li style="color: inherit;"><span style="font-family: initial;">Charakterisierung des optischen Photostroms (IL, PDL, RL) mittels Wellenlängen-Sweep-Verfahren​</span></li><li style="color: inherit;">Branchenweit erste PDL-Messung über den gesamten Wellenlängenbereich von 1260 bis 1620 nm</li><li style="color: inherit;">Einzigartige Kombination aus hohem Dynamikbereich, Genauigkeit, Auflösung im Sub-Pikometer-Bereich und</li><li style="color: inherit;">Testgeschwindigkeit​I<span style="font-family: initial; color: inherit;">ntegrierte Lösung mit eingebetteter Benutzeroberfläche und integrierter Analyse​</span></li><li style="color: inherit;">Skalierbare Architektur für Forschungs-, Entwicklungs- und Fertigungsumgebungen</li><li style="color: inherit;">Doppelter Betriebsmodus: Optische Auslösung über ein spezielles Modul / Elektrische Auslösung über die Protokollierungsfunktion</li><li style="color: inherit;">Geeignet für Hohlkernfasern</li></ul>

Anwendungen

  • Spektrale Charakterisierung integrierter photonischer Komponenten mit einer Auflösung im Sub-Pikometer-Bereich
  • Prüfung passiver optischer Komponenten mit mehreren Ausgängen in der Fertigung und Forschung und Entwicklung

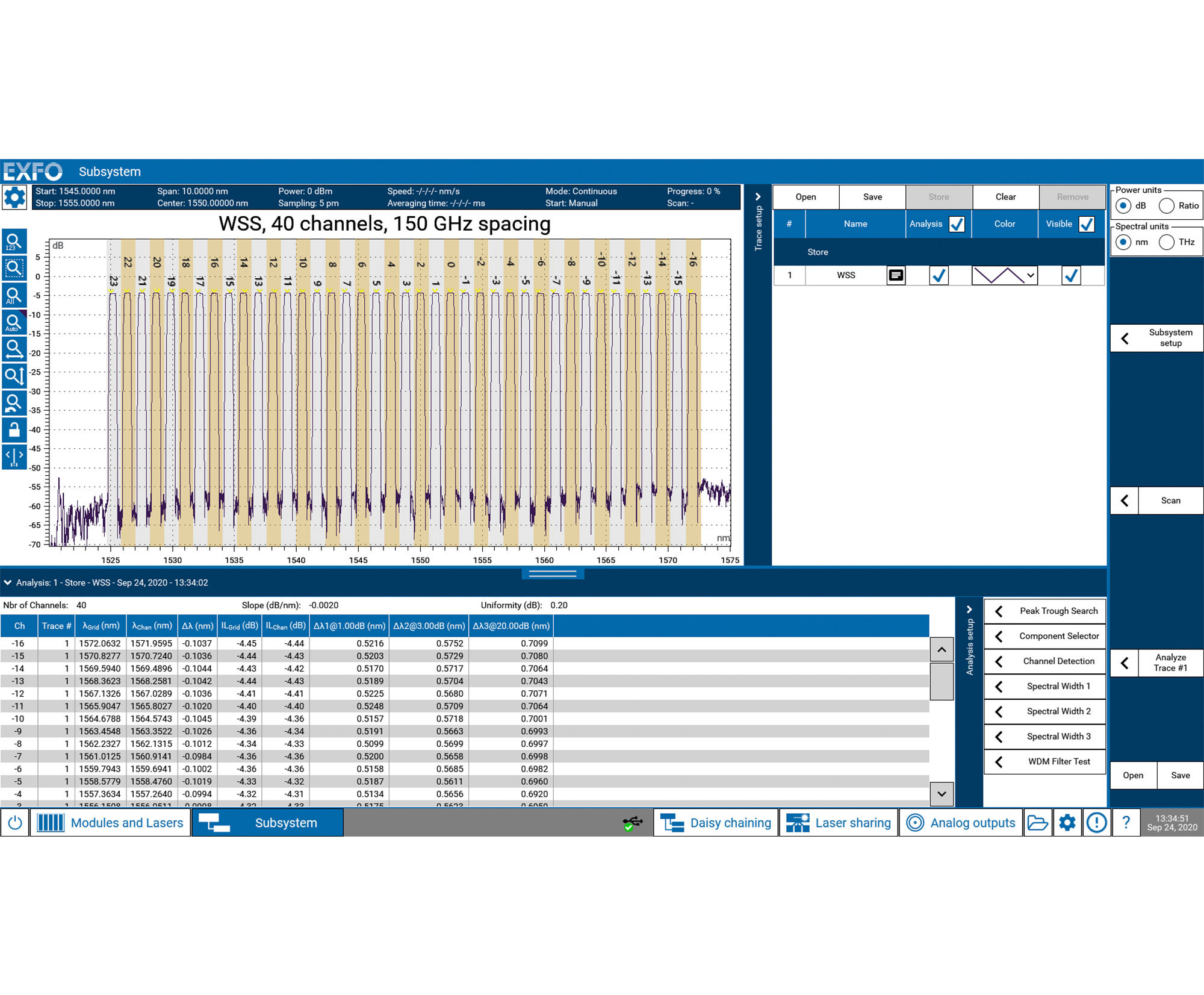

  • Kalibrierung und Prüfung von WSS und ROADM

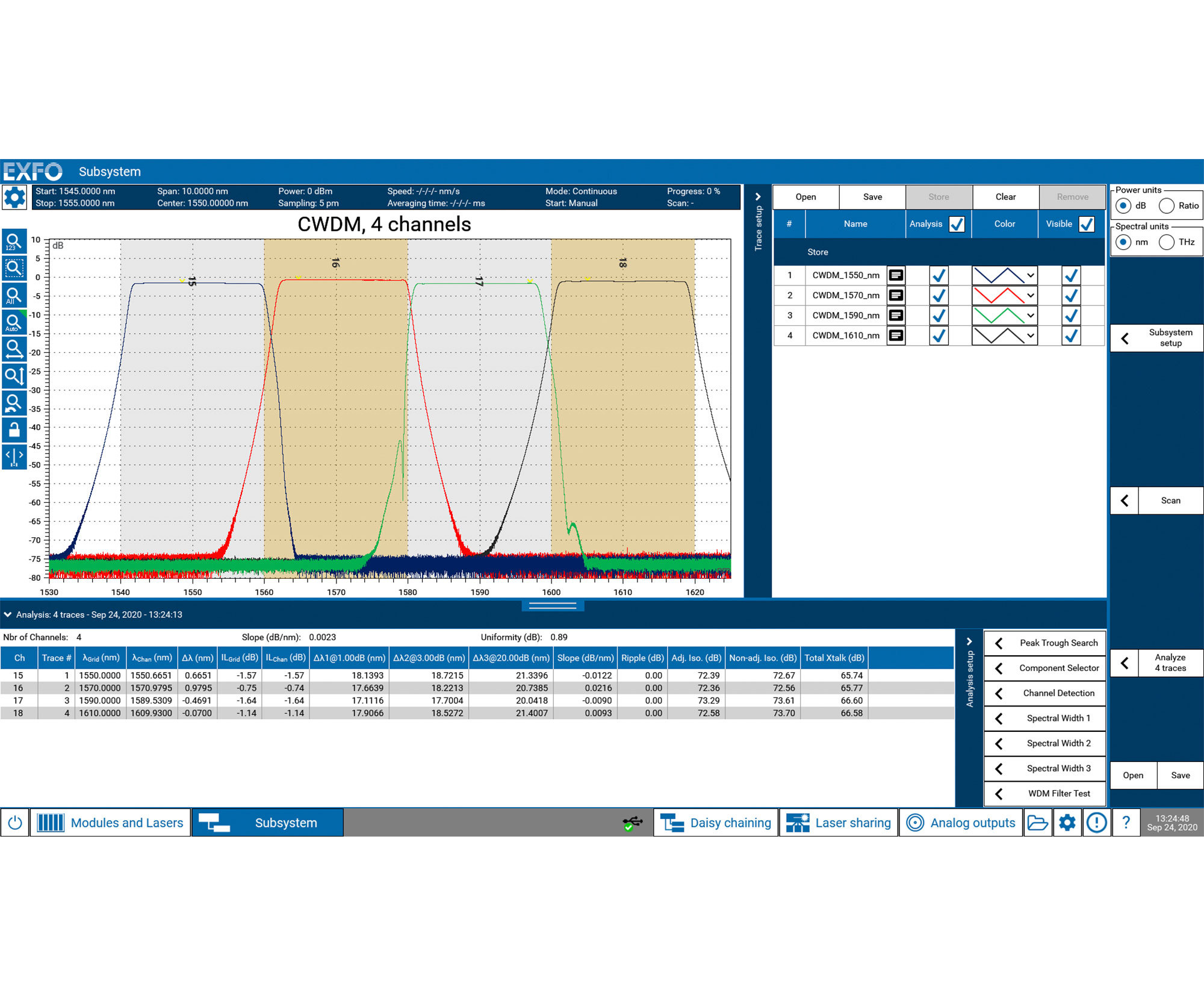

  • Charakterisierung von Dünnschichtfiltern (TFF)
  • Protokollierungsfunktion für transiente Phänomene
  • Spektrale Charakterisierung unter Verwendung eines elektrischen Triggers von einem abstimmbaren Laser

Höhepunkte

Prüfung passiver optischer Komponenten

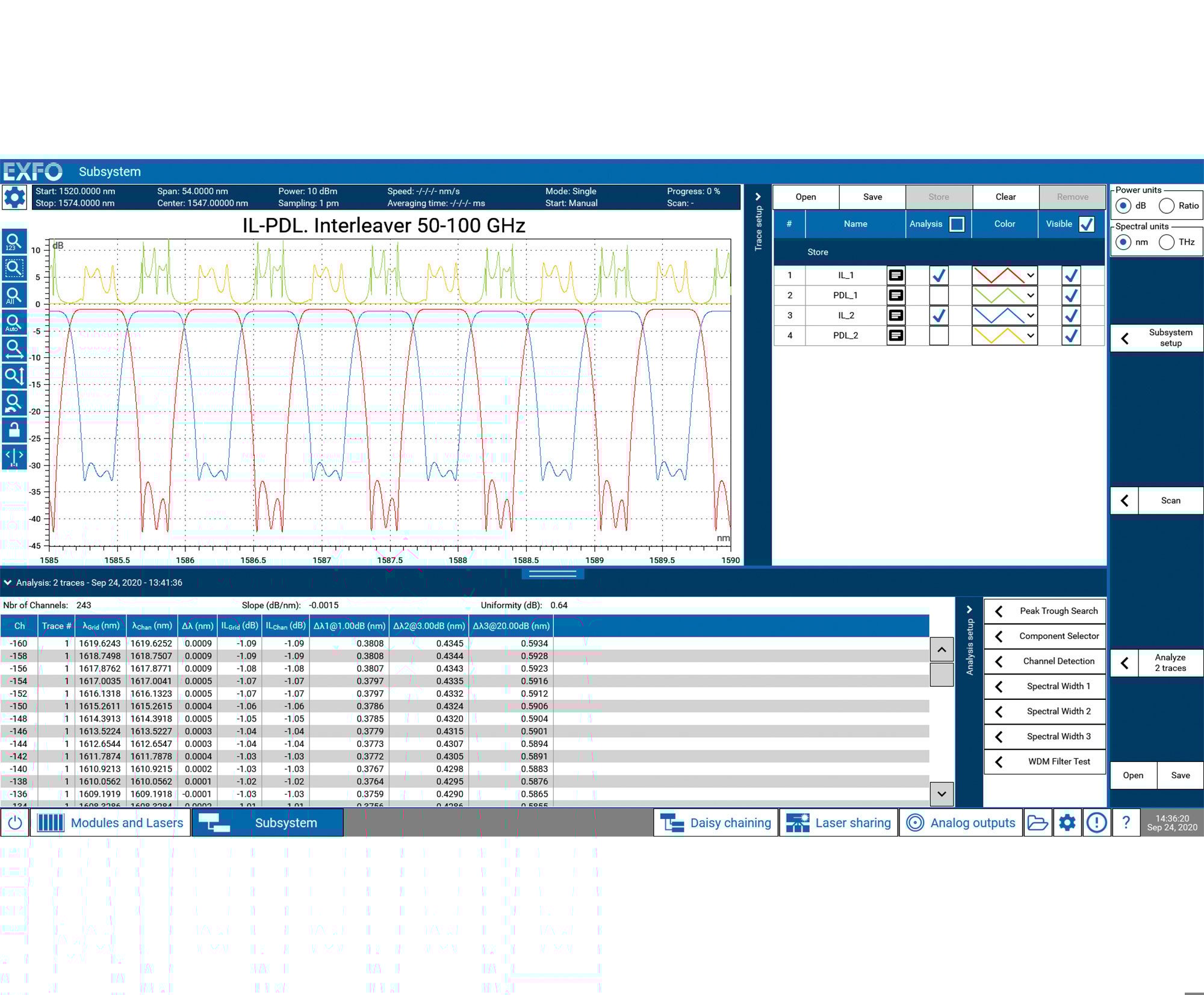

Messen Sie Einfügungsdämpfung (IL), Rückflussdämpfung (RL) und polarisationsabhängige Dämpfung (PDL) in Sekundenschnelle mit dem modularen CTP10.

In Verbindung mit den durchstimmbaren Lasern von EXFO unterstützt er einen breiten Bereich an Wellenlängen und spektralen Eigenschaften und bietet optional die direkte Erfassung des Photostroms.

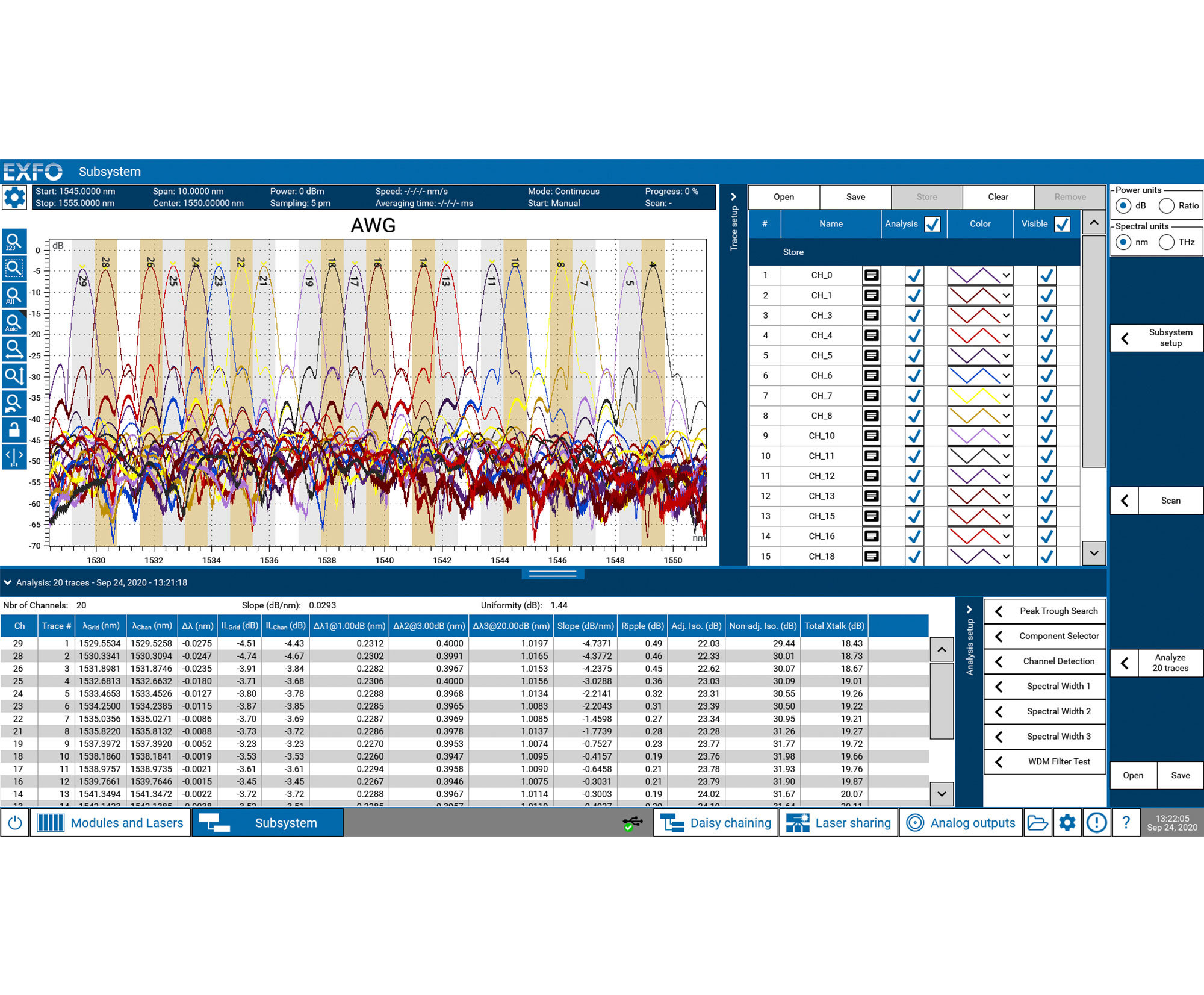

Ideal für die Charakterisierung von WDM- und PIC-Systemen mit hoher Portanzahl.

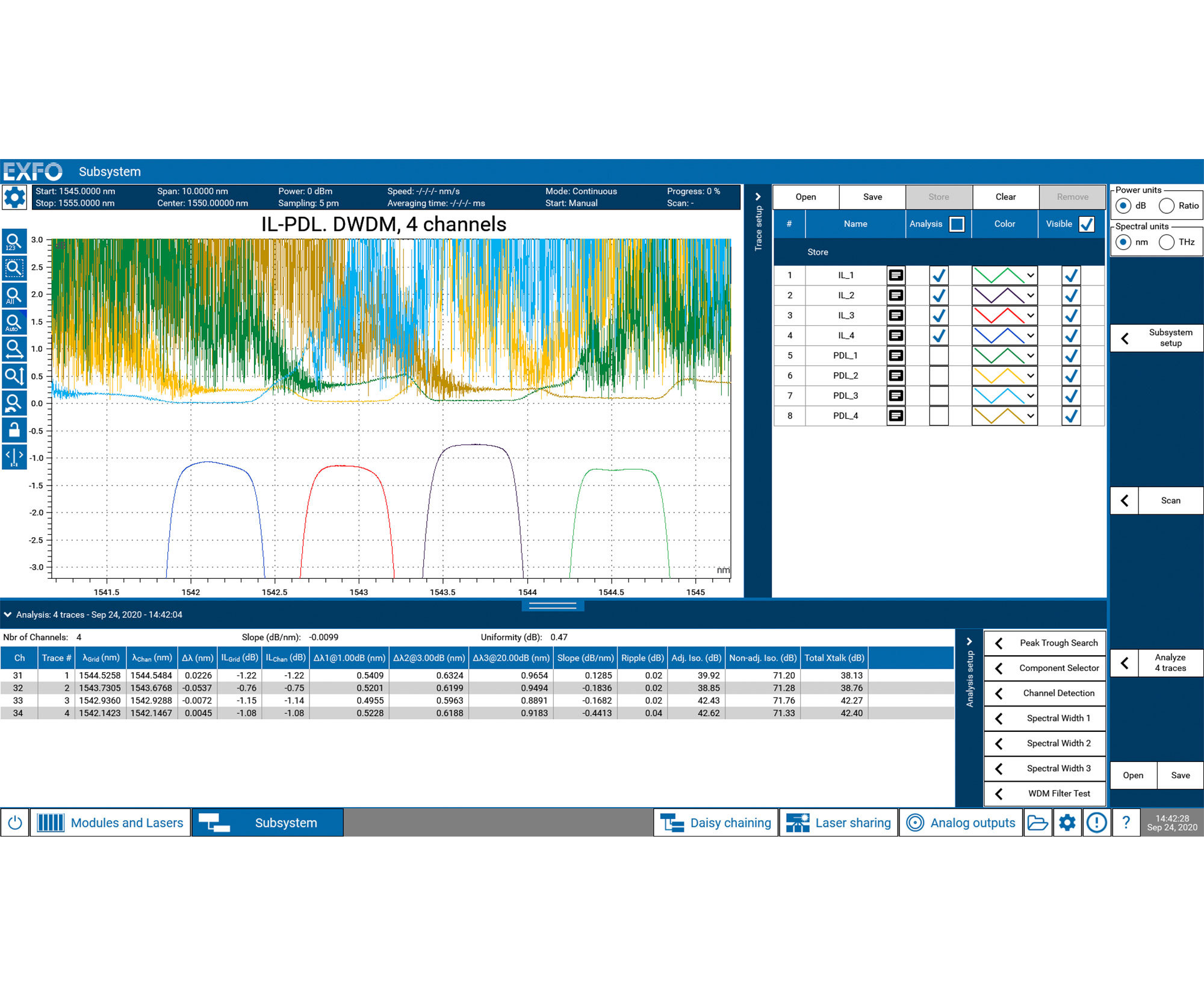

CTP10 vereinfacht die spektrale Charakterisierung

Eine einzige Plattform übernimmt den Sweep mit abstimmbaren Lasern, die Datenerfassung, -verarbeitung, Kurvenanzeige und -analyse für IL, RL und PDL – und trägt so dazu bei, die Rüstzeit und Komplexität zu reduzieren.

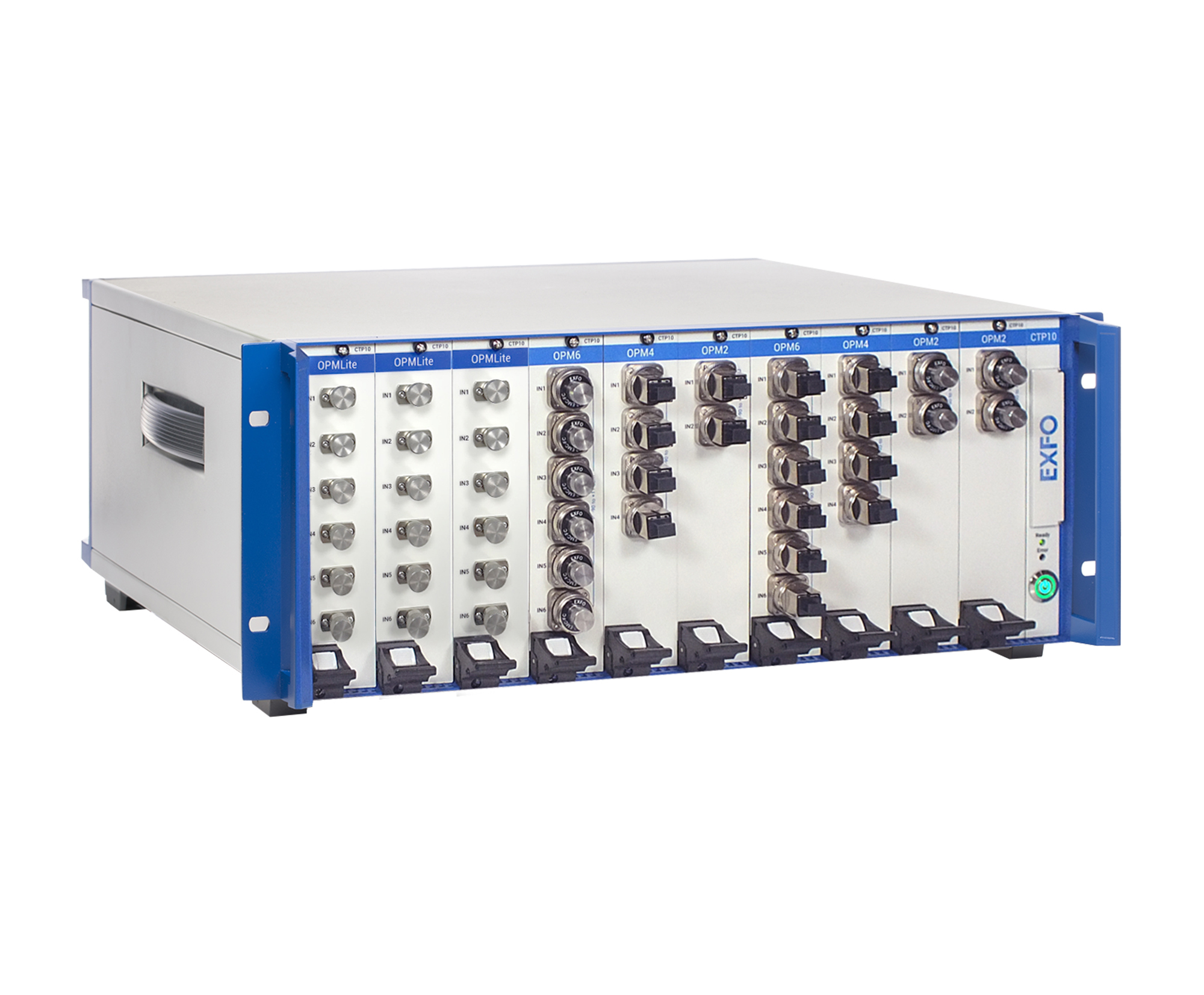

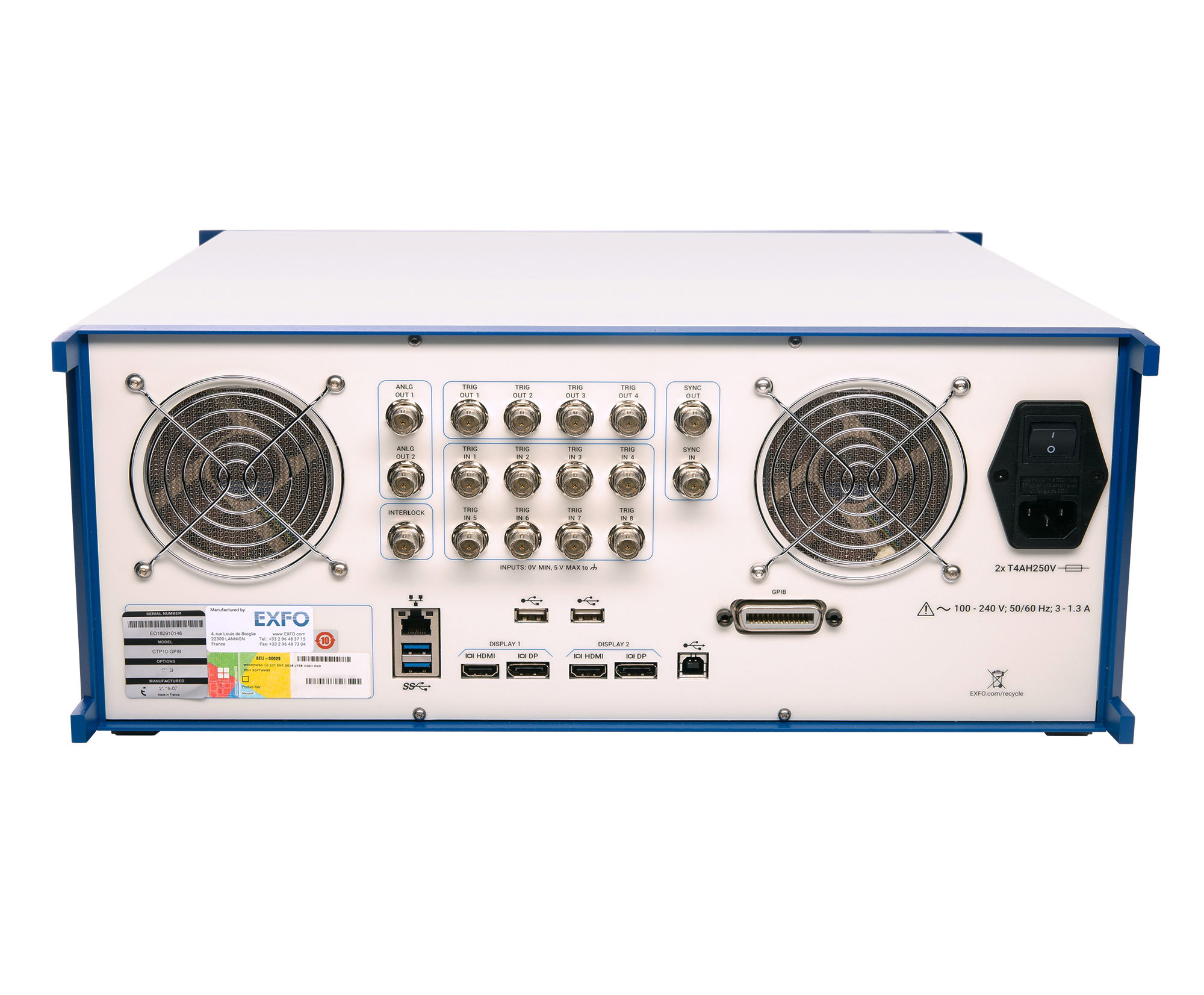

Hot-Swap-fähige Module, Unterstützung für externe Trigger und eine skalierbare Architektur ermöglichen eine schnelle Neukonfiguration, die gemeinsame Nutzung von Lasern an bis zu 8 Teststationen sowie Tests mit über 100 Anschlüssen über einen sekundären Hauptrechner.

CTP10 bietet spektrale Leistung bei voller Geschwindigkeit

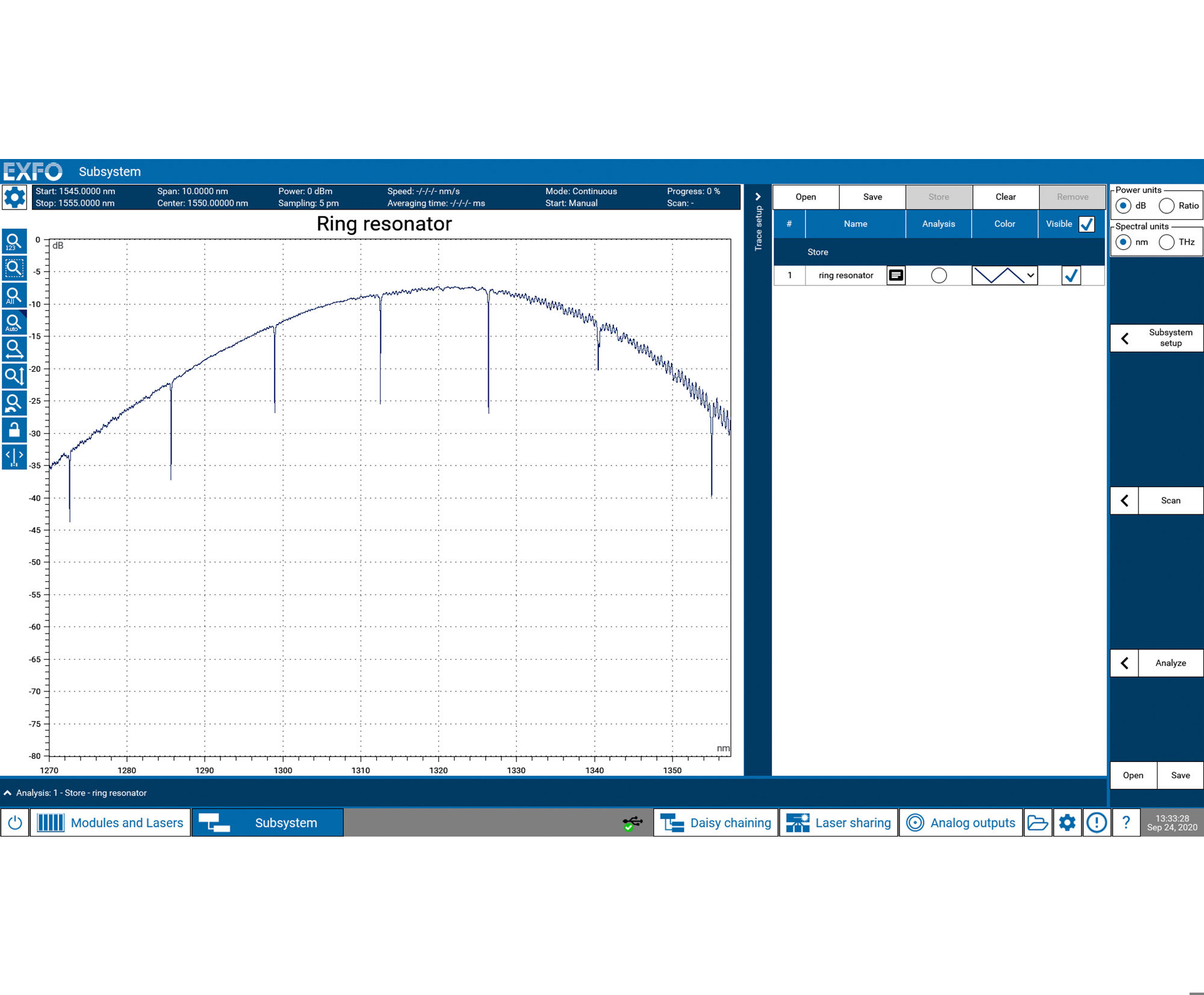

Der CTP10 bietet in einer integrierten Konfiguration über den gesamten Betriebswellenlängenbereich hinweg bei voller Geschwindigkeit klassenbeste Spezifikationen – ideal geeignet für Komponenten der nächsten Generation wie WSS und Ringresonatoren.

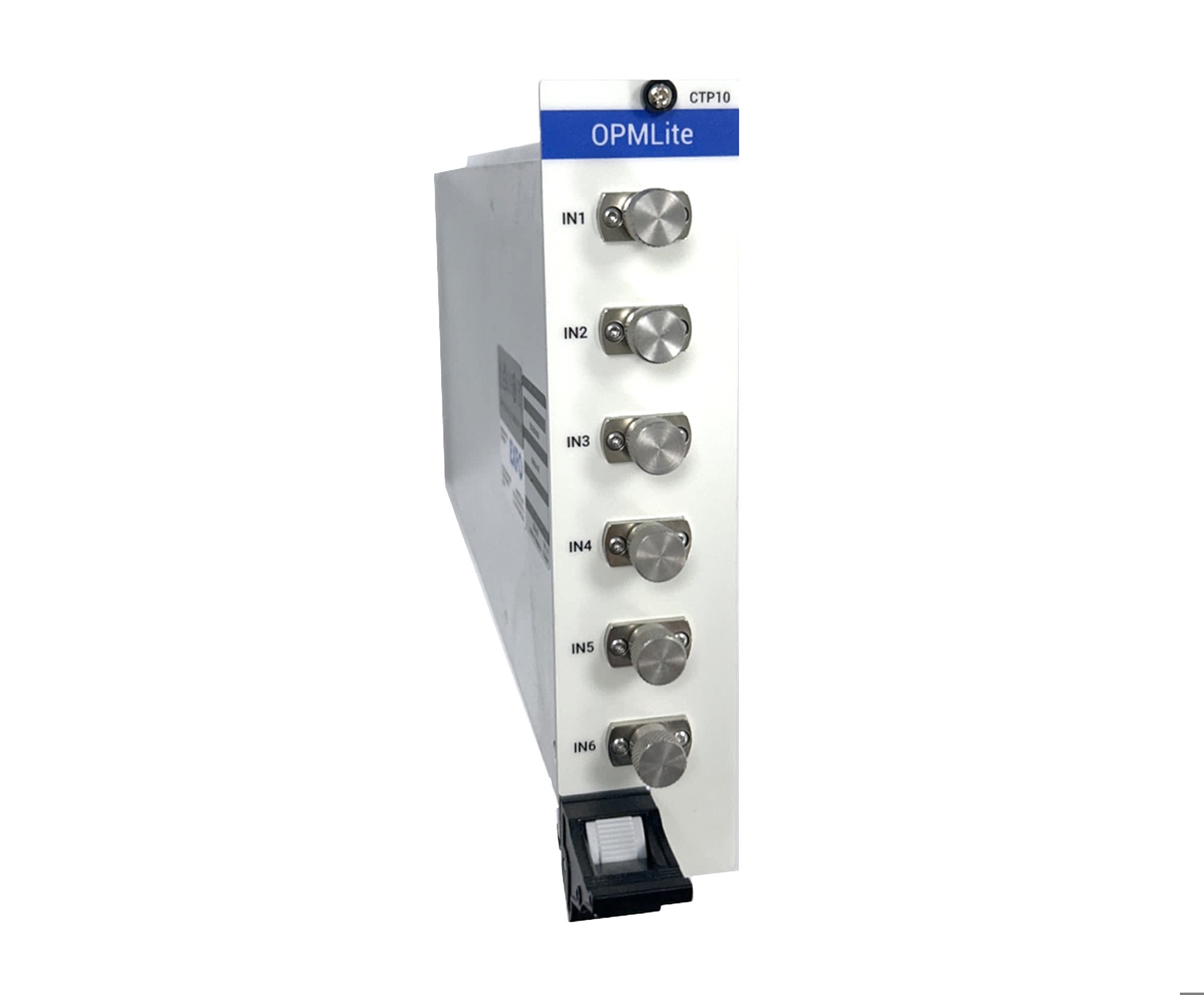

SCAN SYNC ermöglicht dynamische Wellenlängenmessungen bis hinunter zu 20 fm. OPMx-Detektoren messen einen Dynamikbereich von >70 dB in einem einzigen 100-nm/s-Durchlauf mit einer Auflösung von 1 pm.
