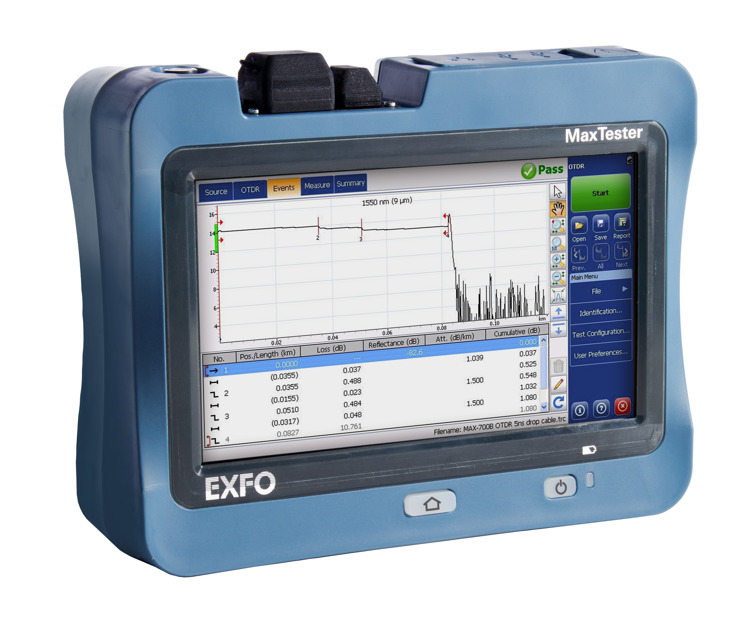

| Écran | Écran tactile de 7 po (178 mm) optimisé pour l’extérieur, 800 × 480, LCD à matrice active |
| Interfaces | Deux ports USB 2.0 RJ45 LAN 10/100 Mbit/s |
| Stockage | Mémoire interne de 2 Go (20 000 traces OTDR, typiques) |
| Piles | Batterie rechargeable au lithium-polymère 12 heures d’autonomie selon la norme TR-NWT-001138 de Telcordia |
| Alimentation électrique | Adaptateur c.a./c.c., entrée : 100-240 VAC; 50-60 Hz, 9-16 V DCIN 15 Watts minimum |
| Longueur d’onde (nm)b | 1310 ± 30/1550 ± 30/1650 ± 15 |
| Longueur d’onde en direct (nm) | 1650 Isolation : 50 dB de 1265 nm à 1617 nm |
| Plage dynamique (dB)c | 32/30/30 |
| Zone morte de l'événement (m)d | 0,9 |
| Zone morte d'atténuation (m)d | 3,6 |
| Portée (km) | 0,1 à 200 |
| Largeur d'impulsion (ns) | 3 à 20 000 |
| Linéarité (dB/dB) | ±0.05 |
| Perte de seuil (dB) | 0,01 |
| Perte de résolution (dB) | 0,001 |
| Résolution d'échantillonnage (m) | 0,04 à 5 |
| Points d'échantillonnage | Jusqu'à 256 000 |
| Distance d'incertitude (m)e | ±(0,75 + 0,005 % × distance + résolution d'échantillonnage) |
| Temps de mesure | Défini par l’utilisateur |
| Réflexion (dB)b | ±2 |
| Rafraîchissement typique en temps réel (Hz) | 3 |
| VÉRIFICATEUR DE PUISSANCE EN LIGNEb, f, i | |
| Plage de puissance (dBm) | –60 à 23 |
| Incertitude de puissance (dB)g, h | ±0,5 |
| Longueurs d’onde calibrées (nm) | 1310, 1490, 1550, 1625, 1650 |
| Longueurs d’onde sélectionnables (nm) | 1270, 1290, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1577, 1590, 1610, 1625, 1650 |
| Détection de la tonalité | CW, 270 Hz, 330 Hz, 1 kHz, 2 kHz |
| CARACTÉRISTIQUES TECHNIQUES (mesureur de puissance PON en ligne avec OPM2 en option)b, i | |
| Plage de puissance (dBm) | –60 à 23 |
| Mesureur de puissance PON (nm) | Deux canaux : 1490/1550 et 1490/1577 |
| Incertitude de puissance (dB)h, i | ±0,5 |
| Longueurs d’onde calibrées (nm) | 1310, 1490, 1550, 1625, 1650 |
| Longueurs d’onde sélectionnables (nm) | 1310, 1490, 1550, 1577, 1625, 1650, 1490/1550, 1490/1577 |
| SOURCE EN LIGNE | |
| Puissance de sortie (dBm)a | –8 |
| Modulation | CW, 270 Hz, 330 Hz, 1 kHz, 2 kHz |
| CARACTÉRISTIQUES TECHNIQUES DU WATTMÈTRE INTÉGRÉ (GeX) (optional)c | |
| Longueurs d’onde calibrées (nm) | 850, 1300, 1310, 1490, 1550, 1625, 1650 |
| Longueurs d’onde sélectionnables (nm) | 850, 1300, 1310, 1490, 1550, 1577, 1625, 1650 |
| Plage de puissance (dBm)d | 27 à –50 |
| Incertitude (%)e | ±5 % ± 10 nW |
| Résolution de l’affichage (dB) | 0,01 = max à –40 dBm 0,1 = –40 dBm à –50 dBm |
| Plage d’annulation automatique du bruit résidueld, f | Puissance maximale à –30 dBm |
| Détection de la tonalité (Hz) | 270/330/1000/2000 |
| LOCALISATEUR DE DÉFAUT VISUEL (VFL) (en option) | |
| Laser | 650 nm ± 10 nm |
| CW/Moduler | 1 Hz |
| Pout typique en 62.5/125 µm | > –1,5 dBm (0,7 mW) |
| Sécurité laser | Classe 2 |
| a. Sauf indication contraire, toutes les caractéristiques sont valables sur connecteur FC/APC à 23 °C ± 2 °C. b. Typique. c. Plage dynamique typique avec la plus longue impulsion et calcul de la moyenne à trois minutes avec SNR = 1. d. Typique, pour une réflexion de −55 dB avec une impulsion de 3 ns. e. Aucune incertitude en raison de l'indicateur de fibre. f. Non disponible lorsque OPM2 est sélectionné. g. Aux longueurs d'onde calibrées. h. Nécessite une bonne santé du connecteur d'entrée. i. Spécifications valables seulement quand l’OTDR est éteint ou en mode inactif. a. La puissance de sortie typique est donnée à 1550 nm. b. De −20 °C à 60 °C (−4 °F à 140 °F) avec la batterie. c. À 23 °C ± 1 °C, 1550 nm et connecteur FC. Avec les modules en mode inactif. Fonctionnement sur batterie après 20 minutes d'échauffement. d. Typique. e. Aux conditions d'étalonnage. f. Pour ±0,05 dB, de 10 °C à 30 °C. | |
| Dimensions (H × L × P) | 166 mm × 200 mm × 68 mm (6 9/16 in × 7 7/8 in × 2 3/4 in) |
| Poids (avec batterie) | 1,5 kg (3,3 lb) |
| Température | Fonctionnement : –10 °C à 50 °C (14 °F à 122 °F) Stockage : –40 °C à 70 °C (–40 °F à 158 °F)b |
| Humidité relative | 0 % à 95 % sans condensation |
| Garantie (année) | 1 |
| b. De −20 °C à 60 °C (−4 °F à 140 °F) avec la batterie. | |
