FTBx-735C - métro/PON FTTx/MDU OTDR

Aperçu

Date discontinuée: 01/05/2025
Date de fin de service et de support: 01/05/2030
Date de fin de calibration: 01/05/2030

OTDR haute résolution conçu pour le test des réseaux métropolitains et la caractérisation des splitters dans les applications PON FTTx.

Caractéristiques principales

Gamme dynamique jusqu'à 42 dB
Zone morte d'événement de 0,5 m et zone morte d'atténuation de 2,5 m
Test via des répartiteurs à nombre de ports élevé (jusqu'à 1x128)
Port monomode pour le dépannage en service avec mesure de la puissance à 1490/1550 nm en ligne
Compatible avec EXFO Connect : gestion automatisée des actifs ; les données passent par le nuage et sont stockées dans une base de données dynamique.

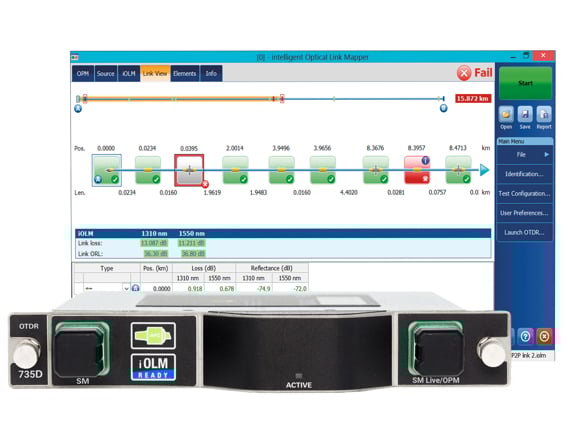

iOLM-ready : acquisitions multiples par simple pression d'une touche, avec des résultats clairs (oui/non) présentés dans un format visuel simple.

Gamme dynamique jusqu'à 42 dB

Zone morte d'événement de 0,5 m et zone morte d'atténuation de 2,5 m

Test via des répartiteurs à nombre de ports élevé (jusqu'à 1x128)

Port monomode pour le dépannage en service avec mesure de la puissance à 1490/1550 nm en ligne

Compatible avec EXFO Connect : gestion automatisée des actifs ; les données passent par le nuage et sont stockées dans une base de données dynamique.

iOLM-ready : acquisitions multiples par simple pression d'une touche, avec des résultats clairs (oui/non) présentés dans un format visuel simple.

Applications

Défis liés aux tests FTTx/MDU dans les réseaux PON
Essais de réseaux métropolitains/de base (P2P)

Défis liés aux tests FTTx/MDU dans les réseaux PON

Essais de réseaux métropolitains/de base (P2P)

Specifications

Spécifications techniques
	Oui
	1310 / 1490 / 1550 / 1625
Compatibilité avec EXFO Exchange	Oui
Distance Range Max	400
Distance Range Min (dB)	0,1
Dynamic range (dB)	42 dB
Module Number of Slots	1 slot
Recalibration Month Interval	12
Test Type	Fault location / Fiber characterization / Fiber length / Loss / ORL / Optical power
Type de produit	Module

Spécifications complètes

Description

Le FTBx-735C a été conçu pour tester les réseaux FTTH/PON et les liens plus longs dans le domaine métropolitain. Cet OTDR a une dynamique de 42 dB pour tester jusqu'à 150 km de fibre optique. Les performances du FTBx-735C, optimisées pour les réseaux PON, lui permettent de caractériser complètement les liens jusqu'à un rapport de division FTTH/PON de 1:128.

Grâce à sa gamme dynamique élevée, le FTBx-735C permet aux techniciens de tester les fibres optiques avec plus de rapidité et de précision.

Les avantages du FTBx-735C

La résolution la plus élevée de l'industrie pour les tests PON et la zone morte PON la plus courte pour détecter plus de problèmes près du répartiteur.
Haute résolution pour une caractérisation maximale des fibres sur des liaisons longues jusqu'à 150 km. Idéal pour les tests bidirectionnels.
