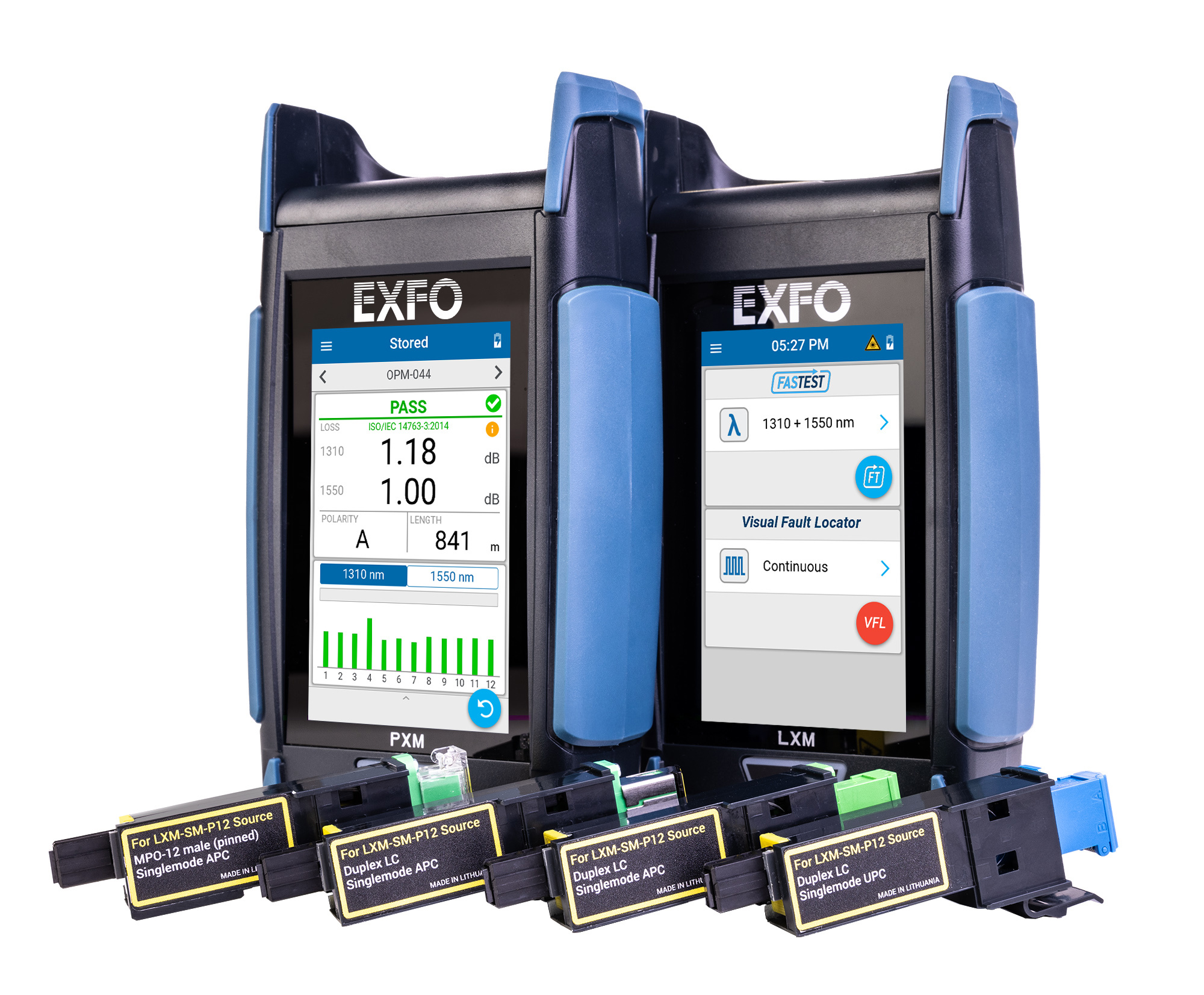

MPO optical loss test set - Validierung von MPO-Verbindungen in wenigen Sekunden

Leistungsmerkmale

Führende FasTesT™-Leistung: Testen Sie MPO-12-Fasern bei 2 Wellenlängen in nur 1 Sekunde!

Lichtquelle mit zwei Wellenlängen

Messung der Einfügedämpfung

Kontrolle des Polaritätstyps

Längenmessung bis 25 km

Integrierte Zertifizierungsstandards mit dynamischer Dämpfungsberechnung

Laserquelle LXM mit Inline-VFL-Rotlichtquelle zum Lokalisieren von Glasfasern

Umfassende Ergebnisausgabe auf der gleichen Seite

Leistungsmesser PXM mit kontaktlosem Steckverbinder

4 Zoll (10,16 cm) großer Farb-Touchscreen

Nativer MPO-12-Verbinder an den Geräten

Standardmäßig 3 Jahre Kalibrierintervall und 3 Jahre Garantie – exklusiv bei EXFO!

Anwendungen

Rechenzentren

Vermittlungsstellen (CO)

Kopfstellen

Spezifikationen

Technische Daten
Automation	Yes
Calibrated wavelengths	850 / 1300 / 1310 / 1550
Fiber Connector Type	MPO / Duplex / LC / MDC / SN
Fiber Type	Singlemode / Multimode
Measurement Type	Link loss
Multiple wavelength measuring	Ja
Visual Fault Locator (VFL)	Ja

Datenblatt

Testausführung, Zertifizierung und Übergabe zuverlässiger Netzwerke – schneller als je zuvor.

Obgleich die Tier-1-Zertifizierung für die Gewährleistung der Konformität, der Netzwerkleistung und der zukünftigen Skalierbarkeit unverzichtbar ist, bleibt sie doch ein komplexer und zeitaufwändiger Prozess. 

Die PRO-Version des PXM/LXM rationalisiert diesen Ablauf und gibt innerhalb von nur 1 Sekunde die Testergebnisse für Duplex- und Mehrfaser-Verbinder aus. 

Da dieser beispiellose Dämpfungsmessplatz mehrere Verbindertypen unterstützt, ermöglicht er die Einhaltung der an die 1-Kabel-Referenzmessung gestellten Anforderungen. Damit erhöht sich nicht nur die Messgenauigkeit, sondern der gesamte Testprozess vereinfacht sich deutlich.

Darüber hinaus erlaubt das OLTS die Berichterstellung und Zertifizierung nach Branchenstandards.

Die schnellste Tier-1-Zertifizierung von Duplex- und Mehrfaser-Strecken

Die 2025 auf den Markt gebrachte PRO-Version des PXM/LXM ist nicht nur ein technisch führendes OLTS, sondern auch wegweisend für die Tier-1-Zertifizierung von Glasfasern in Rechenzentrum-Netzen. Da dieses Tool die beim Testen von Duplex- und Mehrfaser-Anwendungen entstehenden Herausforderungen bewältigt, verwundert es nicht, dass es zudem in Bezug auf Geschwindigkeit und Vielseitigkeit neue Maßstäbe setzt. Das intuitive Design hilft den Dienstleistern und Rechenzentrum-Technikern unabhängig von ihrer Qualifikation, in Netzwerken jeder Größe präzise und zuverlässige Tier-1-Zertifizierungen auszuführen.

Rekordgeschwindigkeit

Rekordgeschwindigkeit

Messung von Dämpfung, Länge und Polarität an Duplex- und Mehrfaser-Strecken bei zwei Wellenlängen in nur 1 Sekunde.

Unterstützung mehrerer Verbindertypen

Unterstützung mehrerer Verbindertypen

Sekundenschneller Wechsel zwischen Duplex- und Mehrfaser-Tests mit patentierten Click-Out-Adaptern, die sowohl zu Duplex MDC, SN und LC als auch zu MPO und SYSTIMAX MTP kompatibel sind.

Gewährleistung der richtigen Polarität

Gewährleistung der richtigen Polarität

Der branchenweit einzige Tester, der Probleme mit der Duplex- und Mehrfaser-Polarität, die sich in der Trunk-Verkabelung verbergen, erkennen und damit vor der Inbetriebnahme des Netzwerks sicherstellen kann, dass die Glasfasern korrekt angeschlossen sind.

Konformität

Konformität

Die Click-Out-Adapter von EXFO ermöglichen die 1-Kabel-Referenzmessung für Duplex- und Mehrfaser-Glasfaserkabel. Damit müssen Sie nicht mehr darauf achten, ob das Patchkabel mit oder ohne Führungsstifte (Pinned/Unpinned) ausgeführt ist, so dass die Einhaltung der Anforderungen der Standards nach TIA, ISO und IEC stets gewährleistet bleibt.

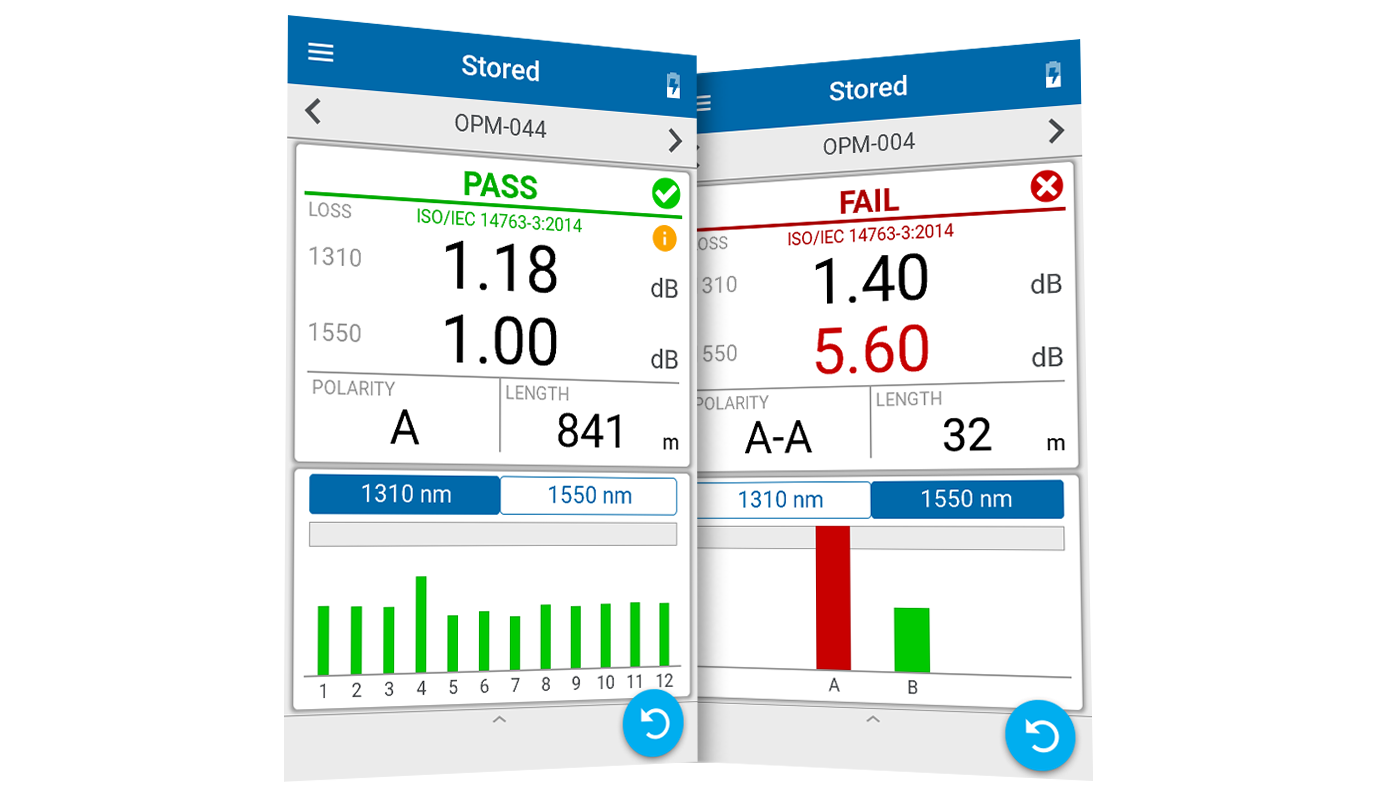

Pass/Fail-Ergebnisse für Duplex- oder Mehrfaser-Tests im gleichen Bildschirm 

Da die wichtigsten Ergebnisse im gleichen Bildschirm angezeigt werden, können Sie die Messungen zuverlässig sowie schneller abschließen und gleich zum nächsten Auftrag übergehen. 

Anzeige des Pass/Fail-Status insgesamt sowie für die einzelnen Fasern mit Längenmessung 
Einfügedämpfung je Wellenlänge 
Gleichzeitige Live-Anzeige aller Glasfasern für schnellere Testausführung und Fehlerdiagnose 
Angabe des Polaritätstyps mit Grafik

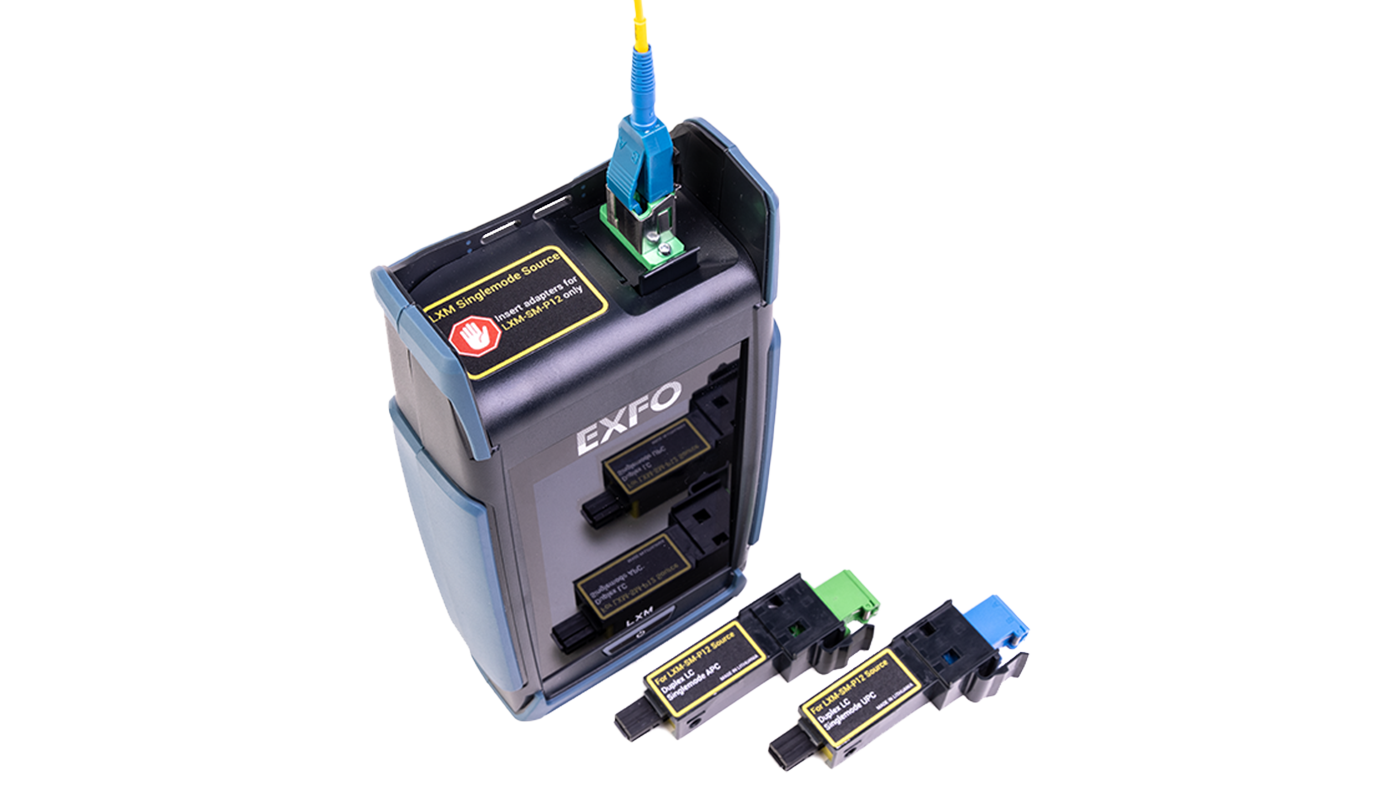

Wechsel zwischen Duplex- und Mehrfaser-Tests mit Einhaltung der Konformitätsanforderungen 

Die von EXFO patentierten Click-Out-Adapter ermöglichen ohne zusätzliches Werkzeug den schnellen Wechsel zwischen Duplex- und Mehrfaser-Tests. Sie unterstützen eine breite Palette von Verbindertypen, wie Duplex MDC, SN und LC sowie MPO und SYSTIMAX MTP.

Damit vereinfachen sie die 1-Kabel-Referenzmessung zur standardkonformen Zertifizierung für die schnelle, vielseitige und zuverlässige Testausführung in Netzwerken mit hoher Faseranzahl.

Tests an mehr als 12 Fasern in nur 1 Sekunde

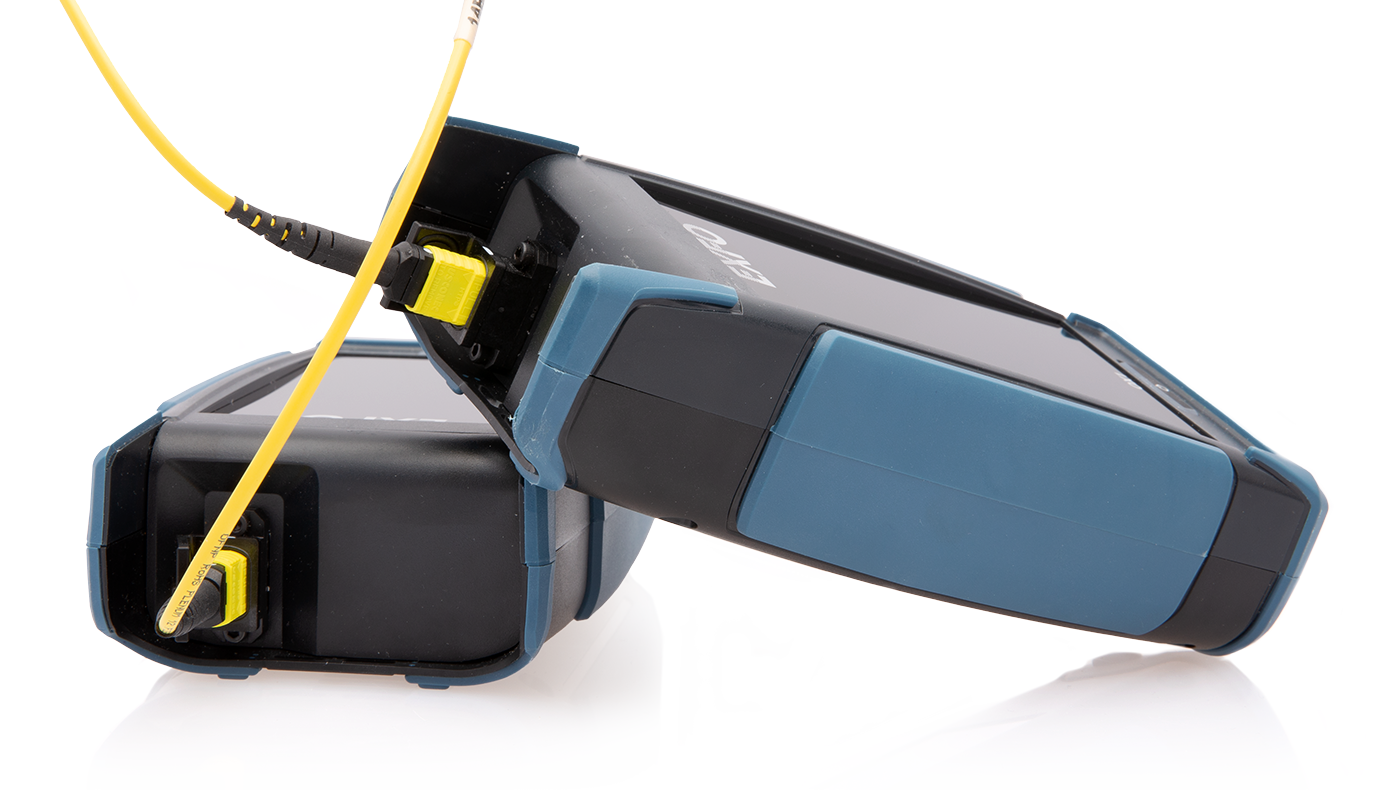

Neben Tests an nativen Duplex- und Base-8/12 Glasfasersystemen ermöglicht das PXM/LXM mit 2 Kits oder im Loopback-Verfahren in nur 1 Sekunde auch Tests an 16 oder 24 Fasern.

Sie wünschen Hilfe bei der Auswahl Ihrer Lösung? Kontaktieren Sie uns >

Schneller testen. Mehr testen.

Als die weltweite Nr. 1 unter den Anbietern von Glasfaser-Testlösungen statten wir unsere Produkte mit Leistungsmerkmalen aus, die die Testausführung intuitiver und effizienter machen.

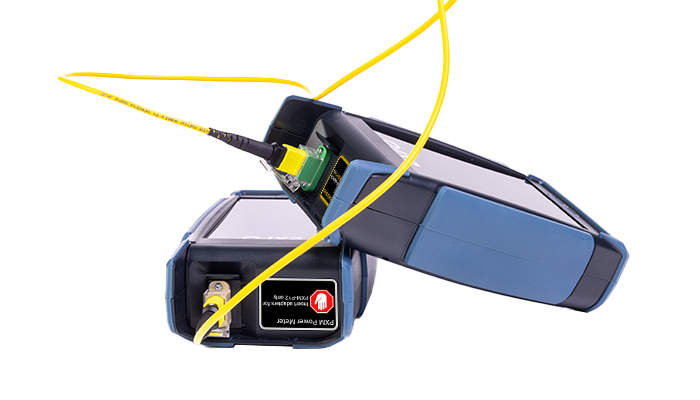

Großer, hybrider kontaktloser Verbinder: Der Leistungsmesser PXM unterstützt sowohl APC- als auch UPC-Verbinder, um Tests an Multimode- wie auch an Singlemode-Strecken zu ermöglichen. Der Detektor für große Kerndurchmesser ermöglicht dem PXM, präzise Messungen mit geringer Unsicherheit durchzuführen.

Berichterstellung mit FastReporter: Die mit dem PXM ausgeführten Dämpfungs-/Leistungsmessungen können direkt mit FastReporter verarbeitet werden.

Touchscreen in Smartphone-Qualität: Der Leistungsmesser (PXM) und die Laserquelle (LXM) besitzen beide einen hochwertigen kapazitiven Farb-Touchscreen, der es ermöglicht, die Anzeige aus jedem beliebigen Betrachtungswinkel sowie bei Sonnenlicht und im Schatten exakt abzulesen.
