FTB Lite 730D OTDR | Optimiert für die Bereitstellung von FTTx/MDU-Glasfaserstrecken und Tests in Metro-Netzen

FTB Lite 730D - connected PON/metro OTDR

Optimiert für die Installation und Fehlerdiagnose von FTTx/MDU-Strecken. Auch zum Testen von Metro-Netzen.

Leistungsmerkmale

Kostenloser 36-Monate Basisdaten-Plan für Echtzeit-Sichtbarkeit

8 Zoll (203 mm) großer Farb-Touchscreen für Arbeiten bei hellem Sonnenlicht und bei allen anderen Umgebungsbedingungen

Charakterisierung, Fehlerdiagnose und Aktivierung von Glasfasern (Live-Fiber und Dark-Fiber) über den gleichen OTDR-Anschluss

Dynamikbereich bis 42 dB für bis zu 132 km lange Punkt-zu-Punkt-Strecken (P2P) oder 1:128 PON

Ereignistotzone (EDZ)/Dämpfungstotzone (ADZ):  0,7/2,5 m bei SM/MM, PON-Totzone 35 m für SM

FTTx In-Service-Tests bei 1650 nm mit optionalem Inline-Leistungsmesser für GPON/XGS-PON

3 Jahre Garantie

Anwendungen

FTTx/PON-Tests durch Splitter hindurch (bis 1:128)

Aktivierung von FTTx-Diensten: GPON, EPON, XGS-PON, 10GE EPON

Testen von Zugangsnetzen (P2P)

Testen von Metro-Strecken (P2P)

Fehlerdiagnose an Live-Fasern

Passive optische LAN (POL)

Spezifikationen

Technische Daten
Calibrated wavelengths	850/1300/1310/1342/1358/1490/1550/1577/1625/1650
Dynamic range (dB)	42 dB
EXFO Exchange-Kompatibilität
iOLM-ready
Product type	Handheld

Datenblatt

Die Einhaltung der Testverfahren muss gewährleistet sein

In den vergangenen drei Jahren waren nahezu 40 % der Unternehmen von größeren Ausfällen, die durch menschliches Fehlverhalten verursacht wurden, betroffen. 85 % dieser Störungen waren darauf zurückzuführen, dass die Techniker nicht die festgelegten Standardvorgehensweisen einhielten oder die genutzten Verfahren selbst fehlerhaft waren. (Studie des Uptime Institute, 2023)  

Always-On-Konnektivität 

Die FTB Lite Series basiert auf den von EXFO eingeführten innovativen OTDR-Tests mit einem sicheren Connected First™ Konzept als Ergänzung des robusten und spezialisierten Designs. Die nahtlose Always-On-Konnektivität zu EXFO Exchange gewährleistet eine beispiellose Verbesserung der Konformität, Effizienz, Sicherheit und Sichtbarkeit.

Effiziente Konformität und automatische Validierung

Automatische Auftragsverfolgung und Echtzeit-Berichterstellung weisen die Befolgung der festgelegten Standardvorgehensweisen nach, um die Einhaltung der Teststandards sicherzustellen und gleichzeitig Fehler und den Verwaltungsaufwand zu verringern. 

Verbesserte Kollaboration und Effizienz

Echtzeit-Datenteilung, automatische Uploads und cloudbasierte Berichterstellung ermöglichen eine nahtlose Teamarbeit, schnellere Entscheidungen und kürzere Projektfristen. 

Aussagekräftige Einblicke

Automatischer Zugang zu umfassenden Live-Daten zum Ausführen von Analysen und Gewinnen von Einblicken, die informierte Entscheidungen und Planungen ermöglichen. 

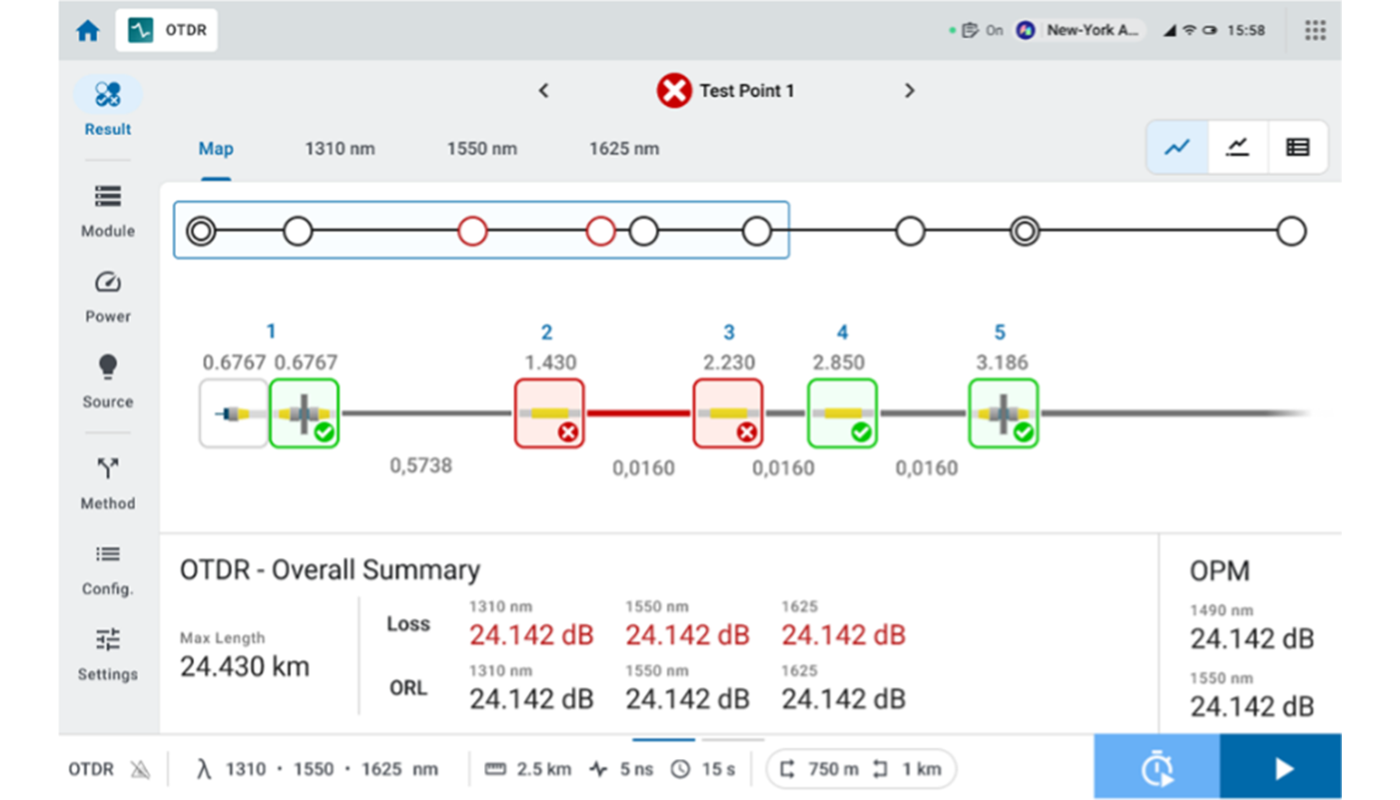

Symbolbasierte Kurvendarstellung

Optical Link Mapper (OLM) ist Bestandteil aller FTB Lite OTDRs. 

OLM interpretiert die OTDR-Kurven automatisch und zeigt die Elemente auf der optischen Strecke in Form aussagekräftiger Symbole an. 

Automatische Analyse mehrerer Wellenlängen mit zusammenfassender Streckenansicht im gleichen Bildschirm. 
Synchronisation mit Ereignissen sowie Anzeige unterhalb der linearen Ansicht zur Darstellung aller Ereignisse auf der Faserstrecke. 
Anzeige von Ende-zu-Ende Streckenlänge, Dämpfung und optischer Rückflussdämpfung (ORL) gemäß Pass/Fail-Grenzwerten. 
Automatische Einstellung der Parameter und eindeutige Go/Nogo-Ergebnisbewertung. 
Sofortiger Überblick mit Hinweisen zur Ursache und Position der Netzwerkstörung.

Swap-Out-Steckverbinder 

Dieses OTDR besitzt einen patentierten Swap-Out-Steckverbinder, der sich bei Bedarf jederzeit mühelos auswechseln lässt, ohne dass der Tester an ein Service-Center eingesandt werden muss. Damit ist auch langfristig eine optimale Leistung ohne außerplanmäßige Servicekosten und Ausfallzeiten sichergestellt. Die integrierte Diagnosefunktion erlaubt zudem, den Status des optischen OTDR-Verbinders zu überprüfen, damit er nur dann gewechselt wird, wenn es wirklich nötig ist. 

Selbst nach dem Wechsel des Verbinders bleibt das alte Kalibrierdatum gültig. Das OTDR muss nicht vor dem ursprünglich geplanten Termin kalibriert werden. 

Schon gewusst?

Der optische Verbinder am OTDR wurde beschädigt, als Sie ein UPC-Kabel an den APC-Port des Gerätes angeschlossen haben? Jetzt müssen Sie das OTDR nicht mehr zur Reparatur einsenden. Denn die Swap-Out-Steckverbinder von EXFO erlauben Ihnen, die ordnungsgemäße Funktion des Anschlusses sofort zu überprüfen und einen gegebenenfalls mangelhaften Verbinder innerhalb von Sekunden auszutauschen – sogar direkt im Feldeinsatz!

Testergebnisse teilen. Konformität steigern. Erkenntnisse gewinnen. 

Cloudbasierte Lösung zur Ergebnisverwaltung und Compliance-Optimierung.

In Kombination mit EXFOs führenden Testinstrumenten treibt EXFO Exchange ein ganzes Ökosystem voran – nahtlos integriert in bestehende Betriebsprozesse.
