Symbolbasierte Ansicht mit Optical Link Mapper (OLM) zur einfacheren Auswertung der OTDR-Kurve

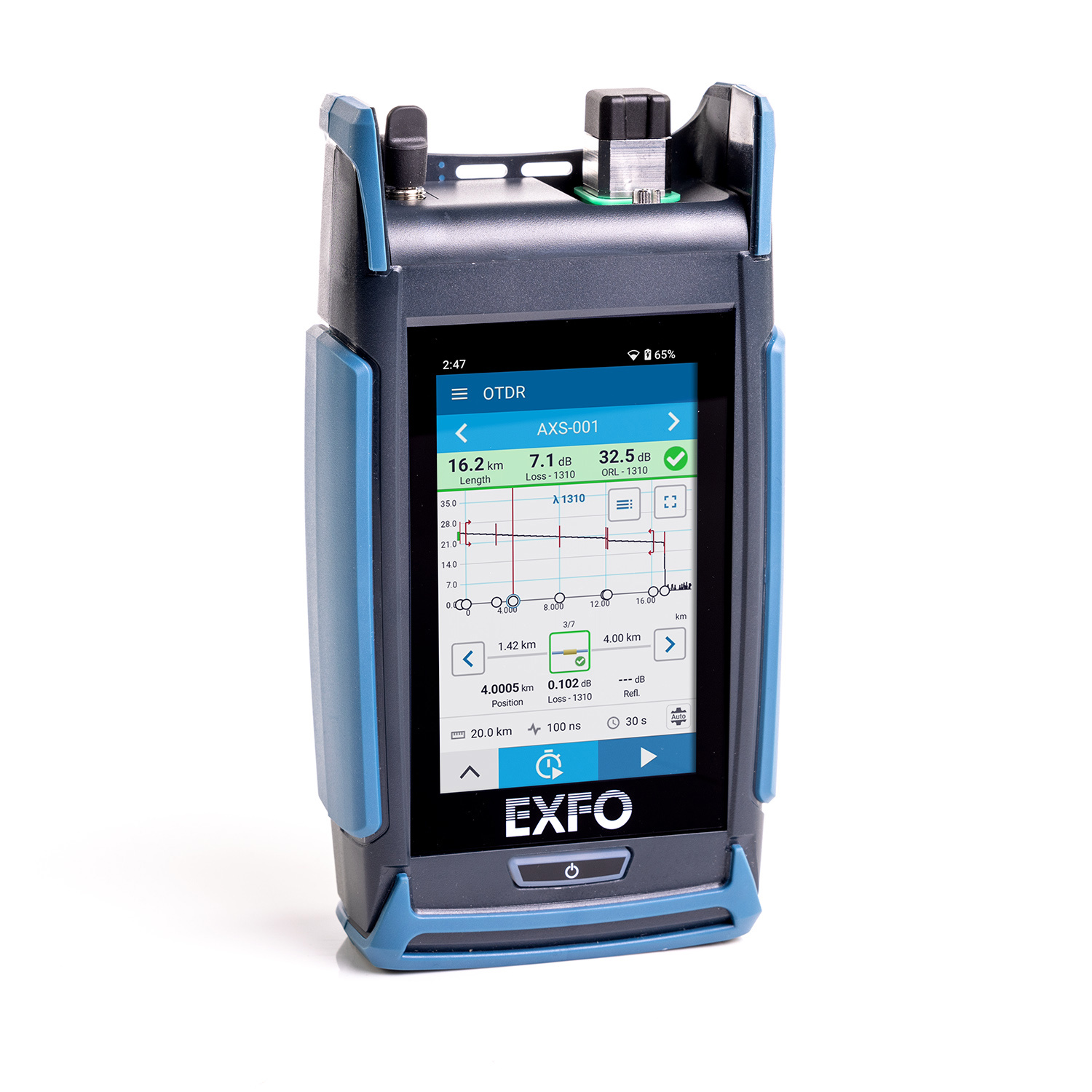

AXS-130 - OTDR
Übersicht
Optimiert für die Installation und Fehlerdiagnose von FTTx-/MDU-Strecken mit Eignung für Metro-Netze. Testen von Live-Fiber- und Dark-Fiber-Anwendungen in einem kleinen, aber leistungsstarken Formfaktor.
Anwendungen
FTTx/PON-Tests durch Splitter hindurch (bis 1:128)
Aktivierung von FTTx-Diensten: GPON, EPON, XGS-PON, 10GE EPON
Fehlerdiagnose an Live-Fasern
Testen von Zugangsnetzen (P2P)
Testen von Metro-Strecken (P2P)
Passive optische LAN (POL)
Höhepunkte
FTTH-iOLM für alle Abschnitte des PON-Netzes*
Nutzen auch Sie das Leistungspotenzial der patentierten iOLM-Technologie von EXFO für Ihre FTTH-Workflows, um komplexe OTDR-Kurven in aussagekräftige und stets zuverlässige Ergebnisse umzuwandeln.
FTTH-iOLM bietet intelligente, automatische und an Ihre konkreten Anforderungen angepasste Erfassungsmessungen bei mehreren Pulsbreiten:
- FTTH Full-Link-Charakterisierung (ONT→OLT): Lückenlose Streckenanalyse vom ONT zum OLT durch Splitter hindurch.
- PON Last-Mile-Modus zum OLT (ONT→Splitter): Schnelle Fehlerdiagnose bis zum Splitter mit Splitter-Durchgangsprüfung.
- PON Last-Mile-Modus zum ONT (Splitter→ONT): Schnelle Tests vom Splitter zum Kunden mit ONT-Erkennung.
- SFP Safe-Modus: Durchgängige Begrenzung der Ausgangsleistung zur Vermeidung der Beschädigung von angeschlossenen Geräten.
* Verfügbar für die Modelle AXS-130-SM7 und AXS-130-SM8.

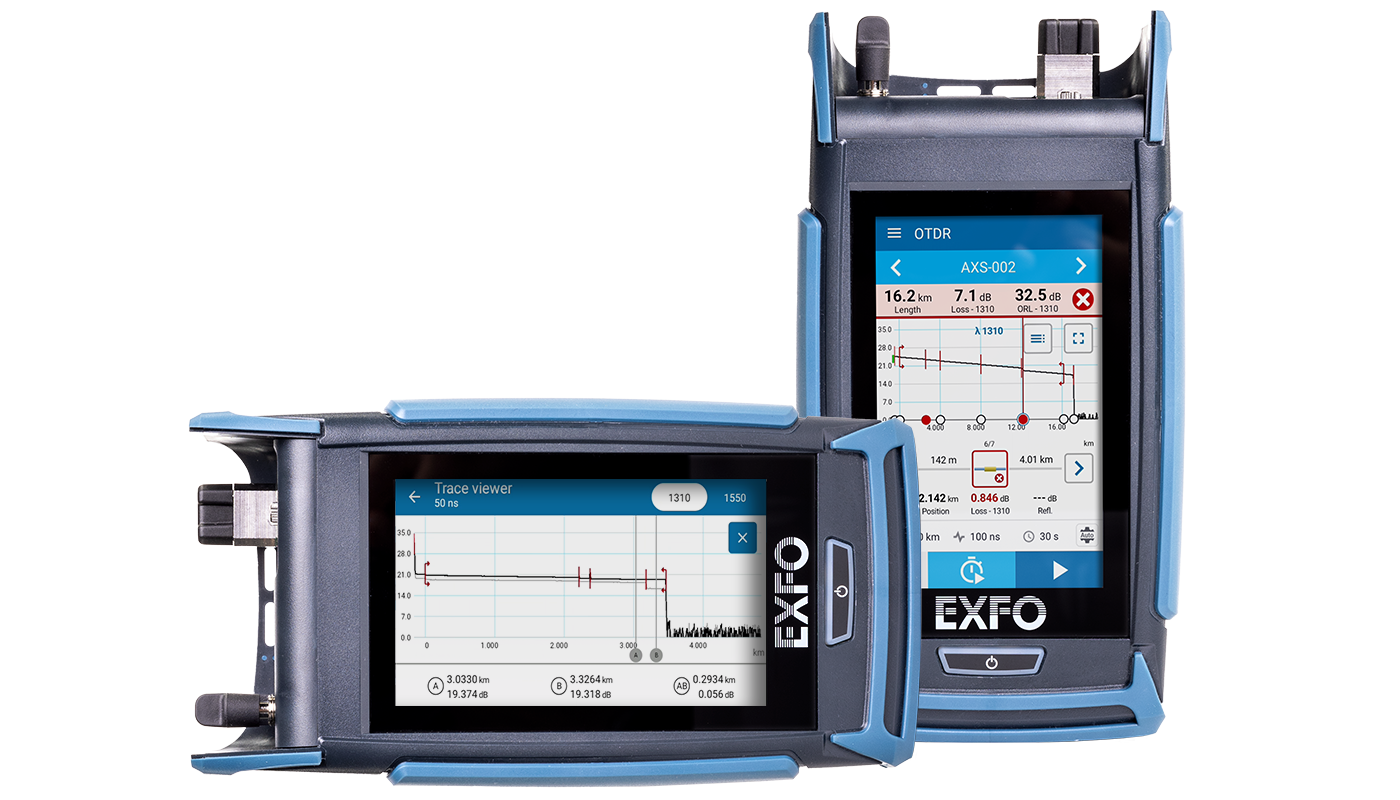

Optimiertes Display
Die wichtigsten Ergebnisse, Testparameter, die OTDR-Kurve, eine lineare Darstellung der erkannten Ereignisse und die OLM-Ansicht werden übersichtlich im gleichen Bildschirm angezeigt. Die grafische Benutzeroberfläche (GUI) sowie der Touchscreen sind für die Bedienung im Hoch- und Querformat sowie für Zoom und Bearbeitung optimiert.
Auswechselbarer Steckverbinder
Diese OTDR-Serie besitzt einen patentierten auswechselbaren Steckverbinder, der sich bei Bedarf jederzeit mühelos austauschen lässt, ohne dass der Tester an ein Service-Center eingesandt werden muss. Damit ist langfristig eine optimale Leistung ohne übermäßige Wartungskosten und Ausfallzeiten sichergestellt. Die integrierte Diagnosefunktion erlaubt zudem, den Status des optischen OTDR-Verbinders zu überprüfen, damit er nur dann gewechselt wird, wenn es wirklich nötig ist.
Selbst nach dem Wechsel des Verbinders bleibt das alte Kalibrierdatum gültig. Das OTDR muss nicht vor dem ursprünglich geplanten Termin kalibriert werden.
