100G/400G电误码率分析仪

主要优点

100G（4x28GBd）、400G（4x56GBd）；800G（8x56GBd）

支持NRZ和PAM4编码

支持PRBS 7/9/11/13/15/23/31/13Q/31Q、SSPRQ

FEC功能：支持FEC Encoded Scrambled Idle码型，以测试53 GBd host侧接口

通道模拟器

插入突发/随机的误码

支持线性/格雷码映射 

O-SMPM连接

支持反射和噪声消除（RCNC），用于LPO测试

应用

测试和验证光模块与线缆

测试光器件和PIC

测试高速集成电路

描述

Bit error rate (BER) is a key performance attribute for digital communications. The signal transmission quality of a network, subsystem or component, can be evaluated using a BER tester, which compares the data stream received to the transmitted sequence and computes the number of errors.

The BA-4000 Bit Analyzer is an electrical NRZ/PAM4 BER tester designed for the production floor. It comes in six models:

BA-4000-4-28-NRZ: 100G BERT including 4-channel NRZ 28 Gbit/s.
BA-4000-8-28-NRZ: 200G BERT including 8-channel NRZ 28 Gbit/s.
BA-4000-4-28-PAM: 100G/200G BERT enabling either 4-channel NRZ 28 Gbit/s or 4-channel PAM4 28 GBd.
BA-4000-4-56-PAM: 200G/400G BERT enabling either 4-channel NRZ 56 Gbit/s or 4-channel PAM4 56 GBd.
BA-4000-8-28-PAM: 200G/400G BERT suitable for either 8-channel NRZ 28 Gbit/s or 8-channel PAM4 28 GBd.
BA-4000-8-56-PAM: 400G/800G BERT suitable for either 8-channel NRZ 56 Gbit/s or 8-channel PAM4 56 GBd.

The BA-4000 Bit Analyzer leverages FEC simulation capabilities to provide powerful analysis for burst error. Some of the main FEC features are:

PRBS error check and correction
Pre-FEC and Post-FEC BER
KP4/KR4 and low latency FEC protocols
FEC Generator and Checker (FGC) to address RS-FEC Scrambled Idle Pattern
FEC symbol error distribution plot: codewords vs symbols errors
FEC margin auto-calculation

整套误码率分析仪，支持高达800G的研发和制造应用

BA-4000是一流的100G/800G系列电误码率（BER）分析仪。它专为产线、质量控制和研发应用而设计，可测试从器件到光模块和线缆的各种设备。

BA-4000-RCNC专门用于测试线性驱动可插拔光器件（LPO），后者是一种满足AI/ML应用所需的高带宽和低功耗互连需求的技术。BA-4000-RCNC测试结果与实际开关性能之间存在很强的相关性，从而降低了不确定性，使制造商能够自信高效地鉴定光模块。

支持从研发到鉴定和制造的多种用例

IC供应商/制造商

信号质量优异

光模块和线缆制造商

强大的均衡器和通道模拟器，专为LPO测试设计

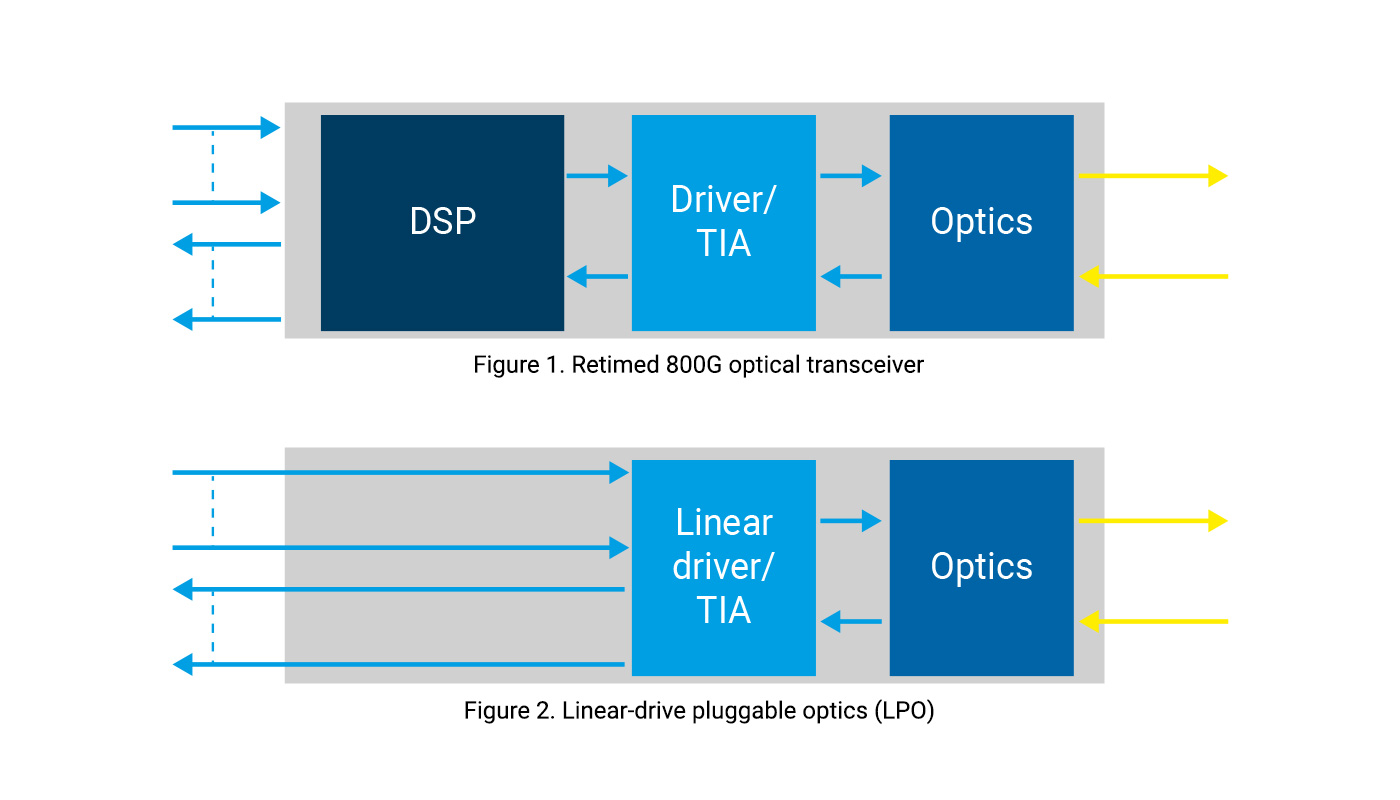

对于LPO光模块，没有DSP来预处理或均衡电信号，如同在重新定时光系统中那样。因此，host侧信号完整性的任何变化都会反映到光侧，而信号切换的次数越多，造成误码的可能性就越大。传统的光模块测试技术无法检测到这种信号劣化，因此需要新的、更强大的测试技术。BA-4000-RCNC可以检测到是否存在反射、码间干扰（ISI）和前向纠错（FEC）尾部不稳定性，这些都是关键的性能指标，从而能够检测到是否存在误码。
