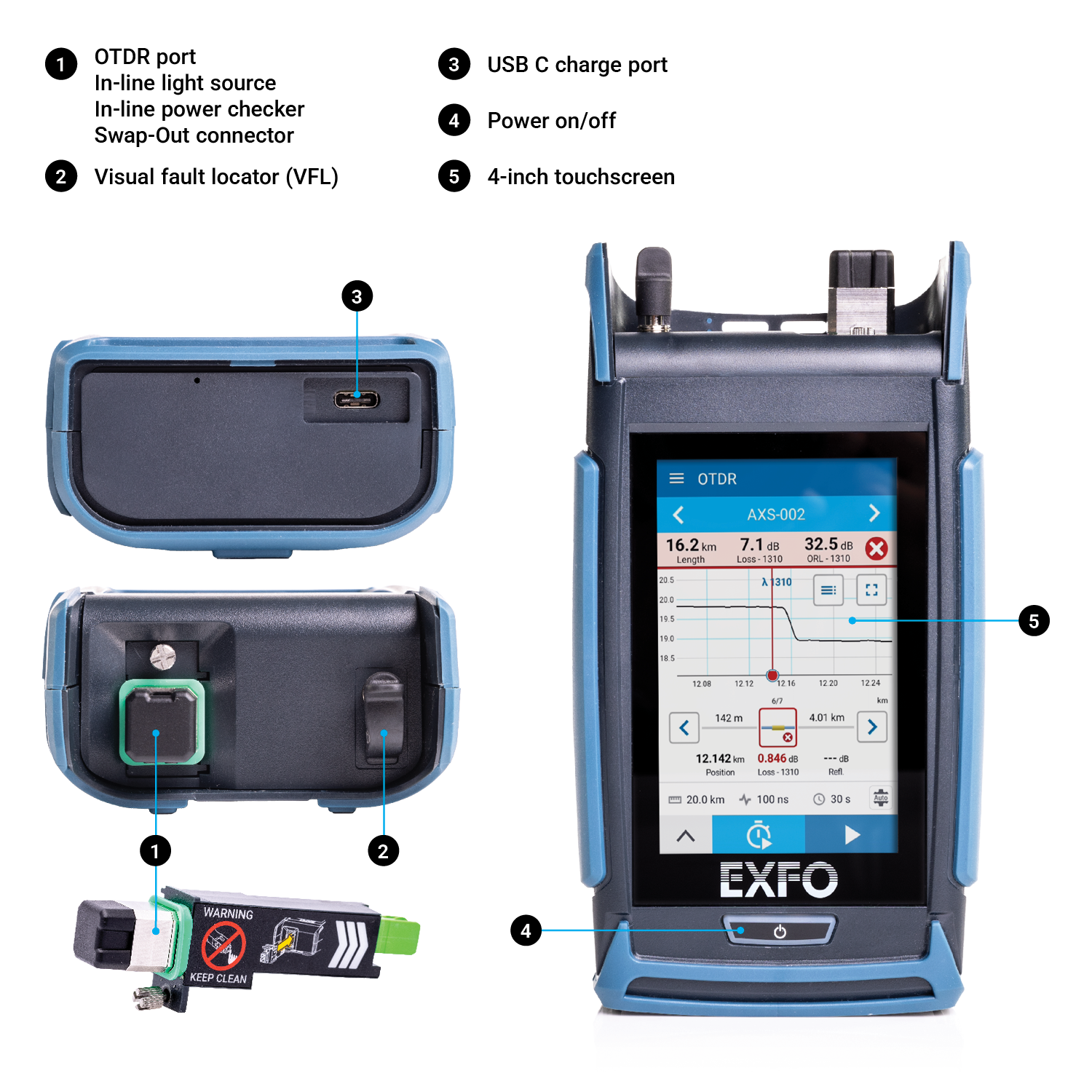

AXS-130 - 紧凑的OTDR

概述
Optimized for FTTx/MDU fiber deployments and troubleshooting, suitable for metro. Live and/or dark fiber testing capability in a compact yet mighty form factor.

主要优点

  • 提供图标式视图,显示光链路测试仪(OLM),简化OTDR曲线的解读
  • 支持iOLM(光眼),适用于FTTH: iOLM(光眼)采集功能针对FTTH工程师进行了优化
  • 提供3种型号,专门用于空闲光纤(SM1)、在用光纤(SM7)或两种光纤(SM8)
  • 在用和空闲光纤测试功能
  • 优化测试结果的显示(单屏汇总)
  • 优化盲区

应用

  • 通过分光器进行FTTx/PON测试(最高1×128)
  • 接入网测试(P2P)
  • FTTx服务开通:GPON、EPON、XGS-PON、 10GE EPON
  • 城域网链路测试(P2P)
  • 在用光纤排障
  • 无源光局域网(POL)

规格

技术规格
是的
1310 / 1550 / 1650
Handheld
Battery Autonomy >10 hours
Battery Type Lithium-ion polymer (Li-Po) / Rechargeable
Distance Range Max 200
Distance Range Min (dB) 0.065
Dynamic range (dB) 42 / 40 / 39 dB
iOLM-ready 是的
Storage 8 GB internal memory
Touchscreen Yes (capacitive)
完整规格

亮点

FTTH-iOLM适用于PON网络的各个部分* 

将EXFO的专利iOLM(光眼)技术融入您的FTTH工作流程,从而将复杂的OTDR测试简化为清晰的流程,只需一次测试,便可提供正确的结果。

  •  FTTH-iOLM提供自动、智能的多脉冲采集模式,可适应您的任务需求: 
  • FTTH全链路鉴定(ONT→OLT):完整分析从ONT到OLT的链路(包含分光器)
  • 到OLT的PON最后一公里(ONT→分光器):快速排除到分光器的链路故障,并验证分光器连续性。 到ONT的PON最后一公里(分光器→ONT):通过ONT检测,快速测试从分光器到客户的链路。
  • SFP安全模式:随时限制发射功率,以避免对在线设备产生任何影响。 

*适用于AXS-130-SM7和AXS-130-SM8型号。

优化显示

在单个屏幕上查看汇总的关键结果、测试参数、OTDR曲线、事件的线性视图和OLM。GUI和触摸屏进行了优化,便于横向或纵向查看、缩放或编辑。

可替换连接器

该紧凑型OTDR系列配备获得专利的可替换连接器,可在需要时轻松更换,无需将设备送到服务中心。这可以确保设备性能长期保持在最优水平,不会造成过多的维护成本或停机时间。可使用自带的诊断工具来检查OTDR的光连接器状况,从而仅在必要时更换连接器。

即使更换了连接器,校准日期仍 然有效。无需提前校准设备。
