FTB-LTC/PSB/SPSB - 入射测试光纤/脉冲抑制盒

FTB-LTC/PSB/SPSB结合OTDR一起使用时,可覆盖OTDR的盲区,测量被测光纤第一次和最后一次连接的损耗。

规格表 (PDF) 用户手册 (PDF)

所有产品 FTB-LTC/PSB/SPSB - 入射测试光纤/脉冲抑制盒
所有产品 FTB-LTC/PSB/SPSB - 入射测试光纤/脉冲抑制盒

主要优点

  • 安装/故障排除/OTDR测试必备:可覆盖OTDR的盲区,能够测量测试光纤第一个和最后一个连接的损耗
  • 通过减少OTDR连接器上的配合次数,延长OTDR连接器的使用寿命
  • 单模和多模光纤型号
  • 多种连接器可供选择,用以快速连接到大多数OTDR和配线架端口
  • 模块化FTB-LTC、便携式SPSB和独立PSB:可选长度包括150、30、500、1000及2000 m

应用

  • OTDR测试

描述

配置选择

通常,OTDR盲区的长度等同于光脉冲长度外加数米。因此,所选入射测试光纤应长于用于测试的脉冲盲区。例如,一个1 µs的脉冲长约为100 m;因此,应选择150 m的SPSB或300 m的LTC/PSB。

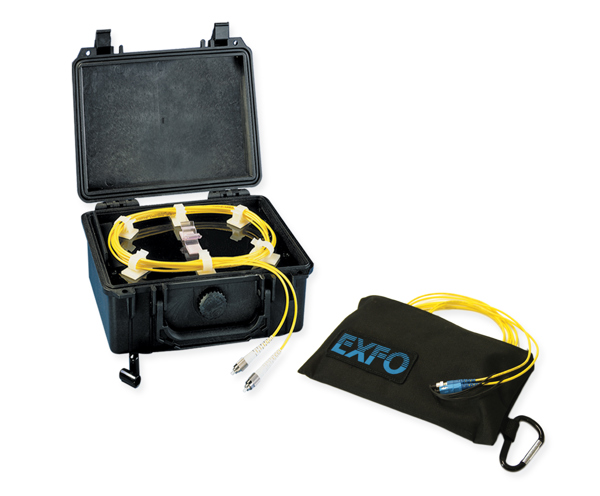

EXFO提供三种类型的入射光纤:

  • FTB-LTC模块在FTB-500或FTB-200平台中结合FTB-7000 OTDR模块系列
  • 独立的PSB 配有坚固、紧凑、易于携带的仪器箱
  • 便携式SPSB配有柔软、易于携带的包装袋

工作原理

通常使用OTDR执行链路鉴定。但即使OTDR具有最短盲区,由于在链路中测量损耗的方式,如果不使用入射测试光纤(也称为脉冲抑制盒),则不允许对第一个和最后一个连接器进行鉴定。原因如下。

与事件相关联的损耗值是指事件前后反向散射级别的测量差异。要考虑OTDR的盲区,第一个连接器需要在OTDR端口和被测光纤的第一个连接器之间插入特定长度的光纤,然后再获取反向散射级别。在链路的另一端,在“接收”光缆的最后一个连接器后添加相同长度的光纤。

为获取准确、完整的系统损耗情况(这是光纤试运行的关键环节),光纤链路的两端应始终使用入射测试光缆。

FTB-LTC/PSB/SPSB - 入射测试光纤/脉冲抑制盒
