发布日期: 2011年8月31日

CWDM 网络中的负载信号光纤监测 ——第1部分





本文共四个部分,介绍流量密集的CWDM 负载信号光纤链路的预防性监测的设计和实施。

为了应对数字内容存储和按需提供方面的飞速增长,企业必须提高光学通道的容量。大多数企业采用粗波分复用 (CWDM) 和密集波分复用 (DWDM) 技术来扩充容量,从而避免安装新光纤。无论是计划将这些额外容量出租还是自己使用,都必须有人来负责维护。可能有人会问:“我能不能继续像以前那样维护新的光纤网络?”

从设计上来说,CWDM 是一种过渡技术,被认为是迈向使用 DWDM 的第一步,其特点为重视成本,因为在某种程度上而言,可以随后在 CWDM 光学滤波器的基础上部署 DWDM。CWDM 还支持多运营商、多网络环境中的连通性,对于这样的环境,在特定干线上只使用一根(而不是两根)光纤,对于以较低成本在两个站点之间建立连接是至关重要的,这不仅仅在光纤使用成本方面,同样也在操作和维护方面。然而,使用更少的光纤或增大现有光纤上的信息流也会导致始终维护其可用性变得更加重要。在本文中,我们将回答这样一个问题:“如果我决定传输 CWDM 信号,那么要如何同时在有测试和监测的出租光纤上进行业务部署?”

网络支持和维护活动中的 OTDR

光时域反射仪 (OTDR) 是一款业界熟知的高效工具,用于对光纤网络中的光纤进行监测和故障排除。OTDR 优于大多数其他技术,因为它能够实现以下方面:

  • 由一名操作员即可在单端测量光纤和熔接质量
  • 采用适当配置沿光缆包层长度进行分布式测试,可以相对于 OTDR 发射位置查找并定位光纤故障

找到光缆包层长度上给定位置的光纤故障后,就可以结合网络库存管理系统进一步查明其“类型”。如果使用 GIS 技术来记录和映射被测光缆径距,则可以将“位置”添加到故障分析流程。虽然这里以简单的词语就描述了这个过程,不过,要想从 OTDR 捕获的原始信息中充分获益,必不可少的是最新且详细至光纤级的高分辨率场外文档(数字形式)。

网络支持和维护活动中的 OTDR

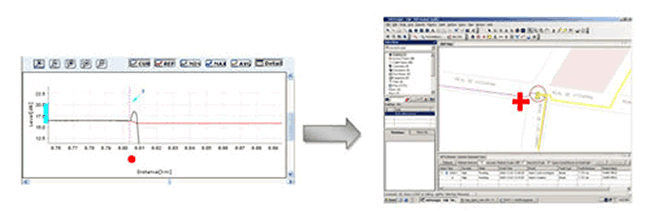

图 1. 在 OTDR 设备上,相对于光缆总长度的故障位置可以转换成相对于受影响网络部分、光缆或熔接头的故障地理位置;在线光纤监测解决方案能够使这种关联在承载信息流的光纤中自动发生。

网络处于运行期间,可以将 OTDR 永久性地放在网络中央位置、集线器或中心局 (CO) 的架式安装设备中,这样网络支持人员就可以共享架式安装设备,从而在任意时间远程访问设备,并选择特定光纤束进行测试。可通过对 OTDR 仪器编程使其定期测试某些关键光纤,从而及早检测性能降低,避免对传输到这些光纤中的信号造成不利影响。这就是 EXFO NQMSfiber 光纤测试和监测解决方案的主要用途。

执行 CWDM 负载信号光纤测试

在安装无源 CWDM 光学滤波器以及以一个或多个 CWDM 波长启用线路之后,要执行的第一项维护任务可能是,在不中断信息流的前提下在连接两个设施的光缆的一个或多个部分上进行简单 OTDR 测试;这也被称为在线测试。要执行 CWDM 负载信号光纤测试,可以采用三种方法:

  • 带外,使用另外的 WDM 将 U 波段 (1650) 测试波长复用到线路
  • 带内,使用其中一个 CWDM 通道作为测试波长
  • 通过 CWDM 光学器件的抽头或显示器端口进行测试(如果适用)

请务必阅读下期的内容,届时本文的第2部分将深入探讨用于执行 CWDM 负载信号光纤测试的方法。
